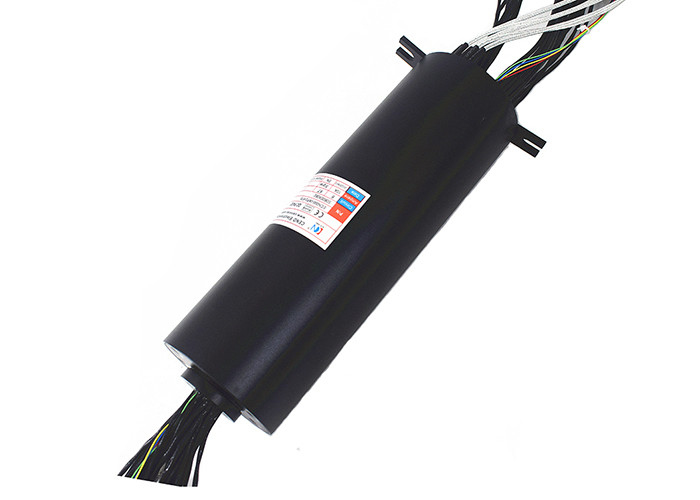

Slip Ring industri sinyal multi-saluran 73 sirkuit IP51 300rpm
ECN000-06P2-67S adalah salah satu industri sinyal slip ring dari CENO perusahaan listrik, ada 6 sirkuit 10A daya listrik dan 67 sirkuit sinyal listrik lemah,karena jumlah sirkuit lebih dari 60 kabel itu bisa disebut multi-saluran slip ring juga. Hal ini dapat bekerja stabil pada kecepatan 300 rpm di bawah dan suhu adalah dari -20 ° C untuk +60 ° C. Grade perlindungan adalah IP51 dan opsional.Gaya ini industri sinyal slip ring terutama digunakan pada mesin penggulung, Mesin pengisi, peralatan simulasi gerak bahkan aplikasi penerbangan.
Fitur
• Desain multi-saluran
• Ukuran kompak, mentransfer daya listrik dikombinasikan dengan sinyal
• Bahan kontak adalah Emas ke Emas
• Mudah dipasang karena struktur tab anti rotasi
Aplikasi
• Mesin penggulung
• Mesin pengisi
• Peralatan simulasi gerak
• Aplikasi penerbangan
Opsional
• Nomor sirkuit & ukuran arus
• Tingkat perlindungan & kecepatan kerja
• Jenis sinyal & colokan konektor
• Bahan kontak dan rumah
Spesifikasi
|
ECN000-06P2-67S
|
|
| Arus & Sirkuit |
73 sirkuit daya listrik dan sinyal |
| Tegangan nominal |
240 VAC/50VDC |
| Kekuatan Dielektrik |
≥1000VAC@50Hz antara masing-masing sirkuit (Power)
≥ 300VAC@50Hz antara masing-masing sirkuit (Sinyal)
|
| Resistensi isolasi |
≥ 500MΩ@500VDC (Kekuatan)
≥ 100VAC @ 300VDC (Sinyal)
|
| Kebisingan listrik |
Max 70mΩ@ 6VDC, 50mA (50rpm) |
| Ukuran kawat timah |
AWG16 (1,2 mm2) kawat tunggal (teflon lunak );
AWG16 (1,2 mm2) Single Shielded wire ((soft Teflon );
AWG26 (0,14mm2) Kawat tunggal (Teflon lunak);
AWG26 (0,14mm2) Dua inti kawat tersusun terlindung (Soft Teflon );
1553B Kawat khusus
|
| Panjang kawat timah |
Rotor: 3000mm
Stator: 3000 mm
|
| Kecepatan operasi |
0 ~ 300 rpm |
| Bahan kontak |
Emas ke Emas |
| Bahan rumah |
Paduan aluminium |
| Suhu kerja |
-20°C ~ +60°C |
| Kelembaban kerja |
< 60% |
| Kelas Perlindungan |
IP51 |
| Cara rotasi |
Perbaiki sisi stator dengan anti-rotasi sisi poros drive rotor berjalan |
Gambar garis besar
