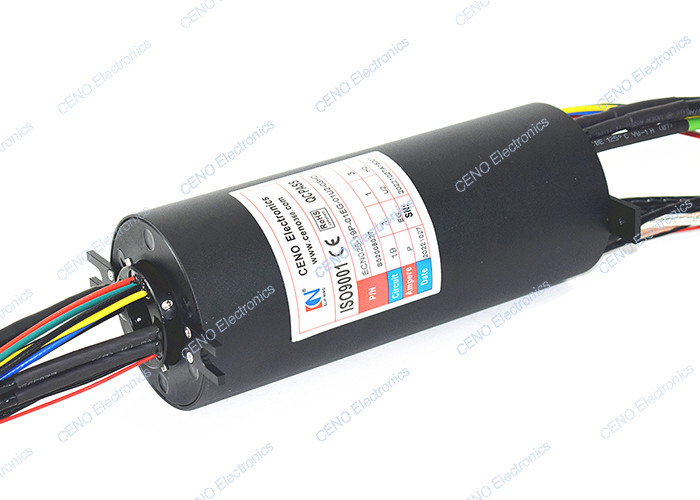

Terintegrasi Melalui lubang Gigabit Ethernet Hdmi Signals slip ring dengan USB
ECN025-19P-01EG-01U2-03HD adalah cincin selip sinyal terintegrasi dengan lubang tembus dari elektronik CENO.Ini digabungkan dengan rangkaian daya listrik, 1grup Ethernet 1000M, 1grup sinyal USB, 2 grup BCN dan 1grup DB9.Sering disebut cincin selip industri poros berongga atau pengumpul listrik juga, ukuran lubang dari 3mm hingga 980mm adalah opsional, dengan berbagai fungsi dan dapat mengirimkan sinyal, data, dan sinyal analog secara stabil.Karena transmisinya yang stabil, tidak ada kehilangan paket dan kehilangan penyisipan rendah, ini terutama digunakan pada mesin Otomatis, fotografi Inframerah, fotografi definisi tinggi, Simulator gerak.
Fitur
- Ragam fungsi
- Spesifikasi bersifat opsional
- Mengirimkan data sinyal Gigabit Ethernet USB BNC & DB9 secara stabil
Aplikasi
- Mesin otomatis
- fotografi inframerah
- Pod listrik opto
- Simulator gerak
Opsional
- Nomor sirkuit & Arus
- Kecepatan & suhu kerja
- Kelas perlindungan & bahan
- Jenis sinyal
Spesifikasi
|
ECN025-19P-01EG-01U2-03HD
|
Spesifikasi |
| Arus & Sirkuit |
2 * 60A;2 * 10A;6 * 25A;8 * 7A;1 * PE;1 * 1000M Ethernet;1grup*USB2.0;2 grup*BNC;1grup*DB9 |
| Tegangan Peringkat |
0~24 VAC/VDC |
| Kekuatan dielektrik |
≥1000VAC@50Hz
≥300VAC@50Hz
|
| Resistensi isolasi |
≥500MΩ@500VDC
≥100MΩ@100VDC
|
| Kebisingan listrik |
≤30mΩ (50rpm) |
| Operasi cepat |
0~300rpm |
| Bahan kontak |
Logam mulia |
| Bahan perumahan |
Paduan aluminium |
| Suhu kerja |
-20°C~+60°C |
| Kelembaban kerja |
Maks60% |
| tingkat perlindungan IP |
IP51 |
| Melalui ukuran lubang |
Ø25.4mm |
| Ukuran kawat timah |
AWG6# Teflon berlapis timah ®UL
AWG17# Teflon berlapis timah ®UL
AWG12# Teflon berlapis timah ®UL
4 inti kawat bengkok
AWG17#
Cat5e
RG179
9 inti kawat bengkok
|
| Panjang kawat timah |
Rotor: 1000mm
Stator : 3000mm
|
| Cara pemasangan |
Sisi rotor dipasang pada poros utama dengan sekrup |
Gambar garis luar
Layanan kami
1. Balas pertanyaan dalam 24 jam.
2. Mohon informasikan kepada kami item mana yang Anda minati & harga yang wajar akan diberikan kepada Anda setelah menerima pertanyaan baru Anda SECEPAT MUNGKIN.
3. Jawab pertanyaan Anda secara mendetail.
4. Memecahkan masalah Anda selama menggunakan produk kami.
5. Sampel akan ditawarkan kepada Anda untuk kerja sama kita di masa depan.
FAQ
1. Apa yang kita lakukan?
Kami fokus pada pengembangan, perancangan, pembuatan slipring berkualitas tinggi, dan menawarkan berbagai solusi untuk sistem rotasi.
2. Sudah berapa lama kita berkecimpung dalam bisnis ini?
CENO mendirikan bisnis slip ring sejak 2009. Kami memiliki ribuan pelanggan yang menerima produk atau layanan kami.
3. Apa itu cincin selip?
Slip ring adalah perangkat elektromekanis yang memungkinkan transmisi daya dan sinyal listrik dari stasioner ke struktur yang berputar.Cincin selip dapat digunakan dalam sistem elektromekanis apa pun yang memerlukan rotasi saat mentransmisikan daya atau sinyal.Ini dapat meningkatkan kinerja mekanis, menyederhanakan operasi sistem, dan menghilangkan kabel rawan kerusakan yang menggantung dari sambungan yang dapat digerakkan.
4. Bagaimana cara memilih cincin selip?
Pemilihan solusi ring selip yang tepat memerlukan perincian tentang parameter pengoperasian aplikasi Anda termasuk sirkuit total, voltase dan ampli per sirkuit, kecepatan pengoperasian, dan jenis pemasangan.Tempat yang baik untuk memulai pencarian Anda adalah dengan slip ring standar kami.Jika Anda yakin bahwa solusi kustom/modifikasi kemungkinan besar diperlukan atau memerlukan bantuan dalam pilihan Anda, hubungi kami untuk Memulai.
5. Apakah Anda menawarkan cincin selip khusus?
Ya, jika Anda yakin bahwa solusi kustom/modifikasi kemungkinan besar diperlukan atau memerlukan bantuan dalam pilihan Anda, hubungi kami untuk Memulai.Teknisi kami akan memberikan solusi sempurna untuk kebutuhan Anda.
