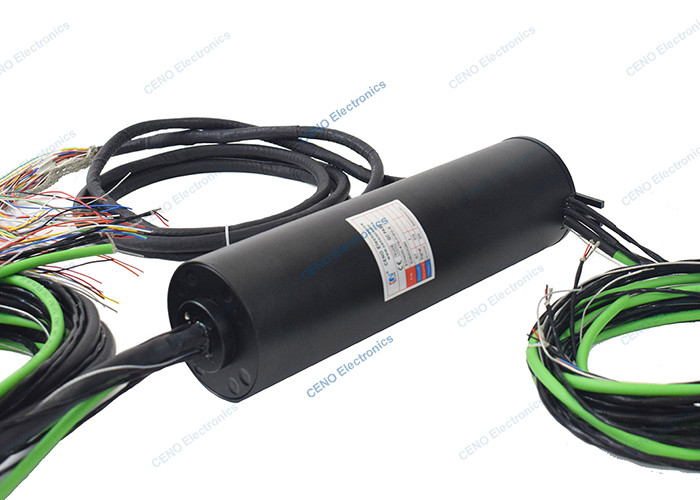

1000M Gigabit Ethernet Slip Ring dengan RS485 Untuk Robot Otomatis Industri
ECN000-67S-01EG-B adalah CENO Gigabit Ethernet Slip Ring baru yang menggabungkan sinyal sirkuit, RS485 dengan 1 sirkuit sinyal Gigabit Ethernet.Ethernet dan RS485 memiliki keunggulan mereka sendiri dalam desain & aplikasi. RS485 memiliki tempat dalam aplikasi tertentu karena perilaku deterministiknya, jarak transmisi yang panjang dan kemampuan multi-stasiun, sementara Ethernet memiliki cakupan jaringan yang luas dan fleksibilitas.Hal ini dapat digunakan dalam aplikasi remote control seperti kontrol proses, kontrol robot dan kontrol pemantauan dll
Fitur
- Menggabungkan 1000M Ethernet, Sinyal dengan RS485, dan dapat mengintegrasikan berbagai data atau sinyal
- Jarak transmisi yang panjang
- Menginstal mudah & Gratis perawatan
Aplikasi
- Mesin otomatis industri
- Robot
- Sistem pemantauan
- Sistem keamanan
- Peralatan medis
Opsional
- Sirkuit, Tegangan, Arus
- Sinyal dan data
- Bahan-bahan
- Kelas IP
- Kecepatan
Spesifikasi
|
ECN000-67S-01EG-B
|
Spesifikasi |
| Arus & Sirkuit |
47 sirkuit * 2A; 1 sirkuit * PE; 1 sirkuit * RS485; 9 sirkuit * Sinyal; 1 sirkuit * Gigabit Ethernet |
| Tegangan nominal |
0-50VAC/VDC |
| Kekuatan dielektrik |
≥ 300VAC@50Hz (Sinyal) |
| Resistensi isolasi |
≥ 100MΩ @ 300VDC |
| Resistensi kontak |
≤ 70mΩ (50rpm) |
| Bahan kontak |
Emas ke Emas |
| Bahan rumah |
Paduan aluminium |
| Suhu kerja |
-20°C~+60°C |
| Kelembaban kerja |
60 % RH |
| Kelas perlindungan IP |
IP51 |
| Kecepatan operasi |
0 ~ 550 rpm |
| Diameter luar |
Ø86mm |
| Ukuran kawat timah |
AWG24#;
8 inti Twisted Shielded Wire ((AWG24#);
2 inti Twisted Shielded Wire ((AWG24#);
CAT5E
|
| Panjang kawat timah |
Rotor:3000mm; Stator:3000mm |
| Pemasangan |
Perbaiki sisi stator dengan anti-rotasi sisi poros drive rotor berjalan |
Gambar garis besar
Informasi lebih lanjut tentang cincin slip sinyal eternet suhu rendah ini
CENO telah merancang dan memproduksi slip ring selama sekitar 20 tahun. produk terbaru kami, Radar Antenna Slip Ring, adalah solusi yang sempurna untuk aplikasi antena radar.Cincin slip ini dirancang khusus untuk menggabungkan komponen listrik dan sinyal yang berbeda termasuk daya, sinyal Ethernet, dan RS422. desain flange membuatnya mudah dipasang dan bekerja dengan sempurna di semua jenis kondisi cuaca.
Radar Antenna Slip Ring adalah komponen penting untuk setiap aplikasi antena radar.dan dapat mentransfer data dan daya antara bagian stasioner dan berputar dari antena dengan resistensi minimalCincin slip juga menyediakan transfer sinyal Ethernet yang dapat diandalkan dan akurat, memastikan komunikasi yang lancar antara antena dan sistem radar.
Salah satu fitur utama dari slip ring ini adalah kemampuan suhu rendah.membuatnya ideal untuk digunakan di lingkungan yang kerasSelain itu, desainnya yang inovatif membuatnya sangat tahan terhadap keausan, dan membutuhkan perawatan yang sangat minimal.
Pemasangan Radar Antenna Slip Ring cepat dan mudah, berkat desain flange. Bahan berkualitas tinggi memastikan bahwa ia akan bertahan lama dalam segala jenis kondisi cuaca.Dengan produk kami, Anda dapat yakin bahwa Anda mendapatkan kualitas terbaik untuk uang Anda.
Kesimpulannya, Radar Antenna Slip Ring adalah suatu keharusan untuk setiap aplikasi antena radar.Hal ini dirancang khusus untuk mentransfer komponen listrik dan sinyal yang berbeda sambil beroperasi secara andal dalam kondisi suhu rendahDesain flange membuatnya mudah dipasang dan meminimalkan kemungkinan downtime.ini adalah solusi yang sempurna untuk kebutuhan antena radar Anda.
Pelayanan Kami
1- Menjawab pertanyaan dalam 24 jam.
2. Mohon beri tahu kami barang-barang yang Anda minati & harga yang wajar akan diberikan kepada Anda setelah menerima pertanyaan baru Anda ASAP.
3Jawab pertanyaanmu secara rinci.
4. Mengatasi masalah dengan Anda saat menggunakan produk kami.
5Sampel akan ditawarkan kepada Anda untuk kerjasama masa depan kami.
FAQ
1Apa yang harus kita lakukan?
Kami berfokus pada pengembangan, desain, manufaktur sliprings berkualitas tinggi, dan menawarkan berbagai solusi untuk sistem berputar.
2Sudah berapa lama kita dalam bisnis ini?
CENO mendirikan bisnis slip ring sejak tahun 2009.
3Apa itu slip ring?
Sebuah slip ring adalah perangkat elektromekanik yang memungkinkan transmisi daya dan sinyal listrik dari struktur stasioner ke struktur berputar.Sebuah slip ring dapat digunakan dalam setiap sistem elektromekanik yang membutuhkan rotasi saat mentransmisikan daya atau sinyalHal ini dapat meningkatkan kinerja mekanik, menyederhanakan operasi sistem dan menghilangkan kabel rentan kerusakan tergantung dari sendi bergerak.
4Bagaimana aku memilih cincin slip?
Pemilihan solusi slip ring yang tepat membutuhkan rincian tentang parameter operasi aplikasi Anda termasuk total sirkuit, tegangan dan ampere per sirkuit, kecepatan operasi, dan jenis pemasangan.Tempat yang baik untuk memulai pencarian Anda adalah dengan cincin slip standar kamiJika Anda yakin bahwa solusi khusus / dimodifikasi yang paling mungkin diperlukan atau membutuhkan bantuan dalam pemilihan Anda, hubungi kami untuk Memulai.
5Apakah Anda menawarkan cincin slip khusus?
Ya, jika Anda yakin bahwa solusi yang disesuaikan / dimodifikasi kemungkinan besar diperlukan atau membutuhkan bantuan dalam pemilihan Anda, hubungi kami untuk Memulai.Insinyur kami akan datang dengan solusi yang sempurna untuk kebutuhan Anda.
Mengapa dengan CENO
CENO adalah salah satu perusahaan teknologi di bidang slip ring yang terlibat dalam penelitian dan pengembangan, manufaktur dan penjualan.Kami memiliki peralatan canggih dan instrumen pengujian presisi tinggi untuk memastikan kualitas produk dan kinerja yang andalFasilitas meliputi area seluas 3000 meter persegi dan terletak di Shenzhen China.
Sertifikasi
ISO9001, CE, RoHS, UL, tahan ledakan
