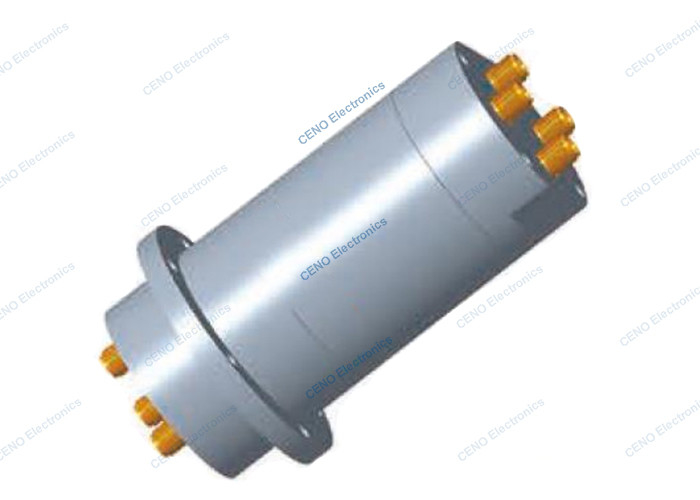

Antenna Slip Ring dengan 4 Saluran SMA-F Radio Frequency Rotary Joints
RCN0404A adalah produk baru CENO 4-saluran RF Rotary Joints yang termasuk dalam produk sistem RCN.RF Rotary Joint dapat terintegrasi arus dan sinyalFrekuensi sendi berkisar dari DC hingga 50GHz, dan jumlah saluran berkisar dari satu hingga lima.memenuhi persyaratan kompatibilitas elektromagnetik EMC, dan banyak digunakan dalam berbagai sistem antena radar.
Fitur
- Saluran bisa naik 5RF
- Dapat diintegrasikan sinyal / tanggal untuk berbagai fungsi
- Rentang frekuensi DC-50GHz & Saluran 1-5 adalah pilihan
Aplikasi
- Anten radar
- Kontrol lalu lintas udara
- Sistem perang elektronik
- Pertahanan luar angkasa
- Kapsul fotoelektrik
Opsional
- Nomor saluran
- Jangkauan frekuensi
- Jenis antarmuka
- Suhu kerja
- Kecepatan kerja
Spesifikasi
|
RCN0404A
|
Spesifikasi |
| Saluran |
CH1 |
CH2 |
CH3 |
CH4 |
| Antarmuka |
SMA-F ((50Ω) |
SMA-F ((50Ω) |
SMA-F ((50Ω) |
SMA-F ((50Ω) |
| Jangkauan frekuensi |
DC-4GHz |
DC-4GHz |
DC-4GHz |
DC-4GHz |
| Gaya |
Aku |
Aku |
Aku |
Aku |
| Daya rata-rata |
50W |
10W |
10W |
10W |
| VSWR, maksimal |
1.3 |
1.5 |
1.5 |
1.5 |
| VSWR WOW, maksimal |
0.1 |
0.1 |
0.1 |
0.1 |
| Kerugian Penempatan, maksimal |
1.3dB |
1dB |
1dB |
1dB |
| Kehilangan sisipan, wow, max |
0.1dB |
0.1dB |
0.1dB |
0.1dB |
| Isolasi, menit |
55dB |
55dB |
55dB |
55dB |
| Fase stabil, maksimal |
1 derajat |
4 derajat |
4 derajat |
4 derajat |
| Kecepatan kerja |
0 ~ 30 rpm |
| Masa pakai, Min |
5x106Rotasi |
| Torsi, maksimal |
0.8Nm@suhu normal |
| Bahan-bahan |
Aluminium paduan |
| Pengolahan permukaan |
Oksidasi Konduktif Listrik |
| Berat bersih |
700 g |
| Kelas IP |
IP60 |
|
Suhu Kerja
Suhu penyimpanan
|
-40°C~+70°C
-50°C~+70°C
|
| Kelembaban Kerja |
95% |
Gambar garis besar
