Mengintegrasikan RF slip ring dengan sinyal Ethernet daya dan frekuensi radio rotary union

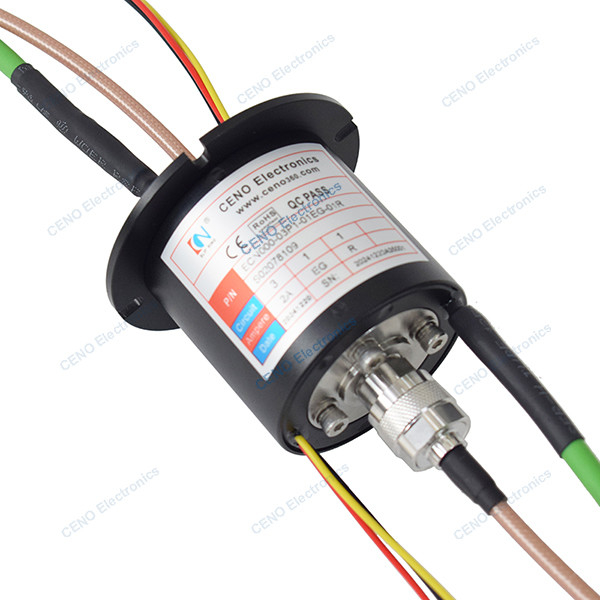

ECN000-03P1-01EG-01R adalah CENO baru mengintegrasikan RF Slip Ring yang menggabungkan sirkuit daya listrik, sinyal Ethernet dan 1 saluran sinyal RF.,dirancang untuk industri radar. Parameter seperti jenis sinyal dapat mencakup semua jenis sesuai dengan aplikasi yang berbeda, jenis slip ring ini memiliki kinerja yang stabil,memenuhi persyaratan kompatibilitas elektromagnetik EMCUntuk informasi lebih lanjut silakan hubungi kami.
Spesifikasi
|
ECN000-03P1-01EG-01R
|
Spesifikasi |
| Arus & Sirkuit |
3 * 6A; 1 * 1000M sinyal Ethernet |
| Tegangan nominal |
0 ~ 220 VAC/VDC |
| Kekuatan dielektrik |
≥ 500VAC@50Hz; ≥ 300VAC@50Hz |
| Resistensi isolasi |
≥ 500MΩ@500VDC; ≥ 100MΩ@300VDC |
| Resistensi kontak |
≤ 30mΩ (50rpm) |
| Bahan kontak |
Logam mulia |
| Bahan rumah |
Aluminium paduan |
| Suhu kerja |
-40°C~+55°C; -45°C~+65°C |
| Kelembaban kerja |
95% RH |
| Kelas perlindungan IP |
IP54 |
| Kecepatan operasi |
0 ~ 7 rpm |
| Panjang kawat timah |
Seperti yang disesuaikan |
| Pemasangan |
Pemasangan flange |
| Frekuensi Radio |
|
| Jangkauan frekuensi |
DC-2GH |
| Resistensi |
50Ω |
| Pembuatan kerugian |
≤ 2,5dB |
| Masukkan rentang kerugian |
< 0,1dB |
| VSWR |
< 1.3 |
| Gelombang VSWR |
< 0.1 |
| Daya rata-rata |
250w |
| Ukuran kawat timah |
Seperti yang disesuaikan |
| Panjang kawat timah |
200 ± 5 mm |
| Jenis konektor |
N-J |
| Bahan kontak |
Emas ke emas |
| Bahan rumah |
Tembaga |
Fitur
- Menggabungkan Ethernet, daya listrik dan RF rotary joint
- Kinerja yang stabil dan berbagai fungsi
- Menginstal mudah & Gratis perawatan
Aplikasi
- Anten radar
- Video HD
- Radar kontrol lalu lintas udara
- Navigasi
- Tindakan elektronik
Opsional
- Sirkuit, Tegangan, Arus
- Sinyal dan saluran
- Kontak / Bahan Perumahan
- Tingkat perlindungan
- Kecepatan kerja & suhu
Gambar garis besar
Mengapa dengan CENO
CENO adalah salah satu perusahaan teknologi di bidang slip ring yang terlibat dalam penelitian dan pengembangan, manufaktur dan penjualan.Kami memiliki peralatan canggih dan instrumen pengujian presisi tinggi untuk memastikan kualitas produk dan kinerja yang andalFasilitas meliputi area seluas 3000 meter persegi dan terletak di Shenzhen China.
Sertifikasi
ISO9001, CE, RoHS, UL, tahan ledakan
Keuntungan CENO
Anggota dalam tim teknik memiliki pengalaman lebih dari 10 tahun di bidang slip ring. Operator bekerja pada prosedur kritis semua berkualitas oleh pelatihan internal.
Layanan CENO menyediakan
24 jam, 7 hari layanan konsultan.
Produksi massal dan khusus.
Solusi yang ditawarkan untuk sistem rotasi 360°.
Selamat datang untuk berkonsultasi dengan kami dengan permintaan Anda untuk setiap 360 ° rotasi system.We akan memberikan layanan satu atap untuk Anda tepat waktu menanggapi pertanyaan Anda.
