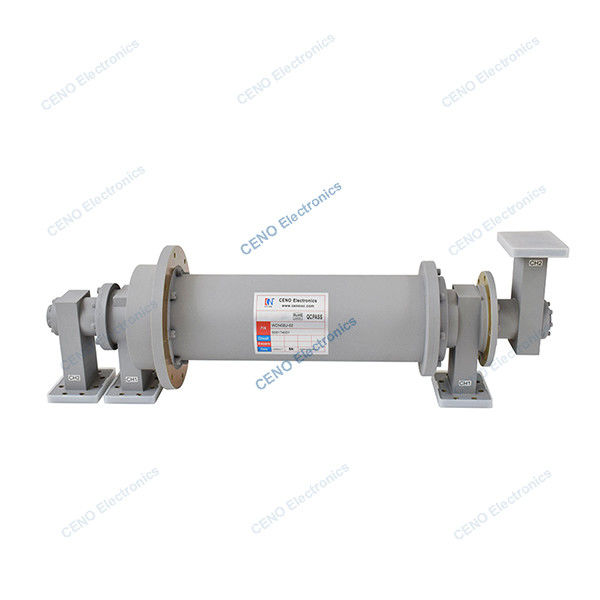

Slip Ring dengan 2 saluran CPRG187G Frekuensi radio Rotary Joint
WCN02U-02 adalah CENO wave guide Rotary Joint dengan 2 saluran CPRG 187G.Panduan gelombang adalah elemen struktural yang digunakan untuk memandu transmisi gelombang elektromagnetik frekuensi tinggi (seperti gelombang mikro atau gelombang milimeter), biasanya tabung logam berongga atau struktur dielektrik. Prinsip kerjanya didasarkan pada karakteristik refleksi dan penyebaran gelombang elektromagnetik dalam batas tertutup atau terbuka.Ini dapat secara efisien mentransmisikan energi elektromagnetik dalam pita frekuensi tertentu sambil mengurangi kehilangan transmisi dan kebocoran radiasi.
Spesifikasi
| Penunjukan saluran |
Saluran 1 |
Saluran 2 |
| Jenis antarmuka / bahan / permukaan akhir |
CPRG 187G / paduan aluminium / kromatisasi |
CPRG 187G / paduan aluminium / kromatisasi |
| Jangkauan frekuensi |
4.4-4.5 GHz / 4.8-4.9 GHz |
4.4-4.5 GHz / 4.8-4.9 GHz |
| Kapasitas daya puncak |
250KW/menit |
250KW/menit |
| Kapasitas daya rata-rata |
1000KW/menit |
1000KW/menit |
| VSWR maksimal |
1.25 |
1.25 |
| Variasi VSWR selama rotasi, maksimal |
0.1 |
0.1 |
| Kerugian penempatan, maksimal |
0.4dB |
0.5dB |
| Variasi kerugian sisipan selama rotasi, max |
0.1dB |
0.1dB |
| Isolasi antara |
60dB |
| Suhu operasi |
-20°C~55°C |
| Kecepatan rotasi |
10RPM maksimum, operasi 6RPM |
Fitur
- Transmisi sinyal frekuensi tinggi yang efisien
- Konsumsi daya rendah dan kapasitas daya tinggi
- Interferensi elektromagnetik
Aplikasi
- Mesin otomatis
- Sistem radar
- Komunikasi satelit
- Komunikasi gelombang mikro
- Peralatan medis
Opsional
- Jangkauan frekuensi
- Saluran
- Kerugian penempatan
- Kecepatan nominal
- Suhu kerja
Gambar garis besar
