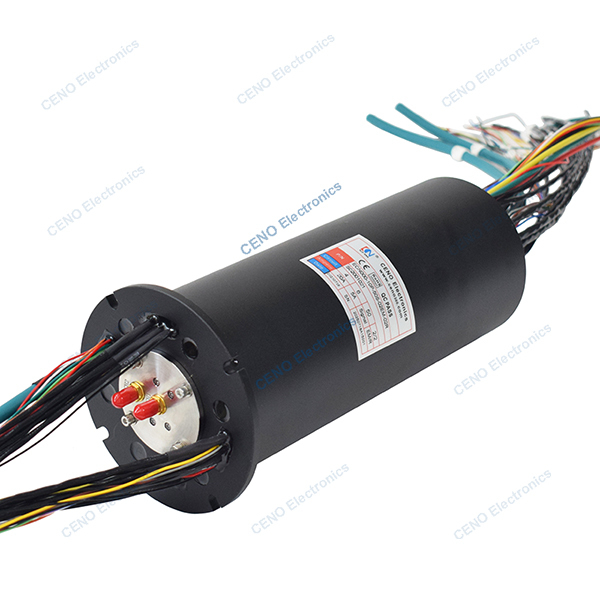

Cincin selip putar Ethernet & RF daya listrik terintegrasi suhu rendah
ECN000-10P-50S-02EM-02R adalah cincin selip terintegrasi CENO yang menggabungkan daya listrik sirkuit, sinyal Ethernet, dan 2 saluran frekuensi radio. Cincin selip RF dirancang khusus dan dikategorikan berdasarkan frekuensi transmisi menjadi cincin selip RF frekuensi rendah dan cincin selip frekuensi tinggi/gelombang mikro. Cincin selip RF frekuensi rendah relatif mudah diproduksi dan relatif murah. Cincin selip frekuensi tinggi/gelombang mikro sulit dirancang dan diproduksi, membutuhkan standar yang sangat tinggi untuk bahan dan struktur, dan oleh karena itu mahal. Untuk informasi lebih lanjut, silakan hubungi kami.
Spesifikasi
|
ECN000-10P-50S-02EM-02R
|
Spesifikasi |
| Arus & Sirkuit |
4*20A; 6 * 5A; 50 * Sinyal; 2 * Sinyal Ethernet |
| Tegangan Peringkat |
0 ~ 220 VAC/VDC |
| Kekuatan dielektrik |
≥500VAC@50Hz; ≥300VAC@50Hz |
| Resistansi isolasi |
≥500MΩ@500VDC; ≥100MΩ@300VDC |
| Gelombang resistansi kontak |
≤ 30mΩ |
| Suhu kerja |
-40°C~+60°C |
| Kelembaban kerja |
60%RH |
| Tingkat perlindungan IP |
IP51 |
| Kecepatan pengoperasian |
0~100rpm |
| Diameter luar |
Ø90mm |
| Bahan kontak |
Logam mulia |
| Bahan rumah |
Paduan Aluminium |
| Panjang kabel timah |
Sesuai pesanan |
| Cara rotasi |
Pemasangan flensa |
| Frekuensi radio |
Parameter |
| |
Saluran 1 |
Saluran 2 |
| Jenis konektor |
SMA-f (50Ω) |
SMA-f (50Ω) |
| Gaya |
Gaya I |
Gaya I |
| Rentang frekuensi |
DC hingga 8GHz |
DC hingga 8GHz |
| WSR (maks) |
1.4 |
1.5 |
| WSR mengambang (maks) |
0.15 |
0.2 |
| Kehilangan sisipan |
0.7dB |
1.1dB |
| Kehilangan sisipan (maks) |
0.1dB |
0.1dB |
| Daya rata-rata |
10W@1Ghz |
10W@1Ghz |
| Isolasi |
70dB |
70dB |
Fitur
- Frekuensi tinggi dan saluran pilihan
- Struktur berbeda sesuai pesanan
- 2 Saluran dan opsional
- Cocok untuk lingkungan suhu rendah
- Pemasangan mudah & Bebas perawatan
Aplikasi
- Antena radar
- Video definisi tinggi
- Radar kontrol lalu lintas udara
- Stasiun bumi satelit
- Sistem EMC
Opsional
- Sirkuit, Tegangan, Arus
- Saluran dan sinyal
- Struktur dan Bahan
- Tingkat perlindungan
- Kecepatan & suhu kerja
Gambar garis besar
