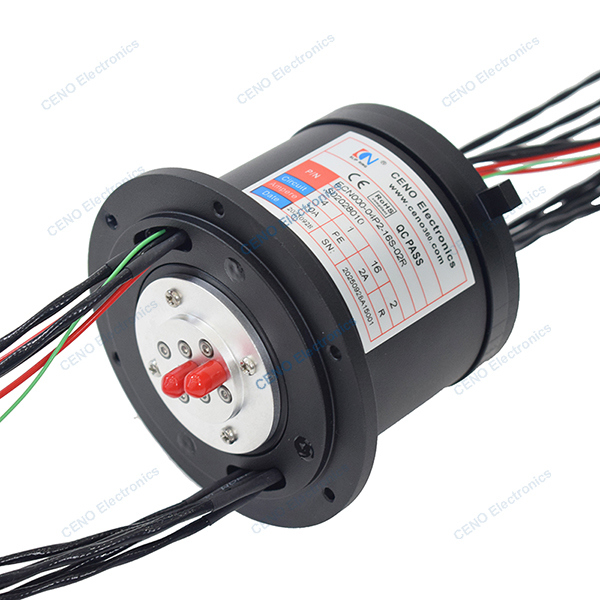

2 Saluran RF Rotary Joint gabungan Daya Listrik dan sinyal untuk Radar
ECN000-04P2-16S-02R adalah CENO mengintegrasikan slip ring menggabungkan Daya, sinyal listrik lemah dan 2 saluran frekuensi radio rotary joint.Peralatan mana dalam peralatan yang bekerja dalam lingkungan suhu rendah dari -40°C sampai +85°C. Integrated slip ring sering digunakan dalam bagian koneksi putar peralatan. Karena gangguan elektromagnetik dan keterbatasan ruang, integrated slip ring telah muncul,dan memberikan solusi yang komprehensifUntuk informasi tentang bagaimana cincin slip CENO bisa sesuai dengan aplikasi Anda silakan hubungi kami.
Spesifikasi
| ECN000-04P2-16S-02RSpesifikasi |
| Arus & Sirkuit |
4 sirkuit * 10A; 1 * PE; 16 sirkuit * 2A |
| Tegangan nominal |
0 ~ 220 VAC/VDC |
| Kekuatan dielektrik |
≥1000VAC@50Hz; ≥300VAC@50Hz |
| Resistensi isolasi |
≥ 500MΩ@500VDC; ≥ 100MΩ@300VDC |
| Gelombang resistensi kontak |
≤ 15mΩ |
| Suhu kerja |
-40°C~+85°C |
| Kelembaban kerja |
60 % RH |
| Kelas perlindungan IP |
IP54 |
| Kecepatan operasi |
0 ~ 30 rpm |
| Diameter luar |
Ø85mm |
| Bahan kontak |
Logam mulia |
| Bahan rumah |
Alloy aluminium |
| Masa pakai |
5 juta rotasi |
| Panjang kawat timah |
Seperti yang disesuaikan |
| RF Rotary Union |
|
| Saluran |
Saluran 1 |
Saluran 2 |
| Jenis konektor |
SMA-f (50Ω) |
SMA-f (50Ω) |
| Gaya konektor |
Gaya I |
Gaya I |
| Jangkauan frekuensi |
0 ~ 4 GHz |
0 ~ 4 GHz |
| SWR (maks.) |
1.2 |
1.35 |
| Kerugian penempatan (maks.) |
0.4dB |
0.5dB |
| Gelombang kehilangan sisipan (maks.) |
0.05dB |
0.5dB |
Fitur
- Mengintegrasikan desain menggabungkan sinyal daya dan 2 saluran RF bersama
- Hanya struktur sistem & mengoptimalkan kawat & sesuai suhu rendah
- Menginstal mudah & Gratis perawatan
Aplikasi
- Anten radar
- Video definisi tinggi
- Radar kontrol lalu lintas udara
- Radar udara
- Navigasi
Opsional
- Saluran
- Jangkauan frekuensi
- Konektor
- Tingkat perlindungan
- Kecepatan kerja & suhu
Gambar garis besar
