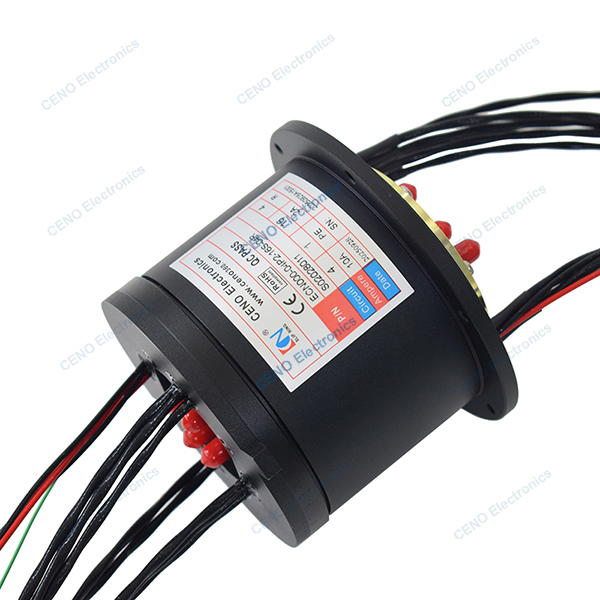

4 Saluran RF Rotary Joint gabungan Listrik Power Slip Ring di suhu rendah
ECN000-04P2-16S-04R adalah CENO mengintegrasikan slip ring sirkuit gabungan daya listrik dan 4 saluran frekuensi radio putar gabungan pakaian untuk peralatan yang bekerja dalam suhu dari -40 °C ~ +85 °C.Jenis konektor SMA dan rentang frekuensi 0-4GHzAlasan mendasar untuk desain integrated slip ring adalah untuk memecahkan masalah transmisi terus menerus dan dapat diandalkan dari berbagai energi dan sinyal antara bagian yang diam dan berputar.Tentang bagaimana CENO mengintegrasikan slip ring dapat sesuai dengan aplikasi Anda silakan hubungi kami.
Spesifikasi
| ECN000-04P2-16S-04RSpesifikasi |
| Arus & Sirkuit |
4 sirkuit * 10A; 1 * PE; 16 sirkuit * 2A |
| Tegangan nominal |
0 ~ 220 VAC/VDC |
| Kekuatan dielektrik |
≥1000VAC@50Hz; ≥300VAC@50Hz |
| Resistensi isolasi |
≥ 500MΩ@500VDC; ≥ 100MΩ@300VDC |
| Gelombang resistensi kontak |
≤ 15mΩ |
| Suhu kerja |
-40°C~+85°C |
| Kelembaban kerja |
60 % RH |
| Kelas perlindungan IP |
IP54 |
| Kecepatan operasi |
0 ~ 30 rpm |
| Diameter luar |
Ø90mm |
| Bahan kontak |
Logam mulia |
| Bahan rumah |
Alloy aluminium |
| Masa pakai |
3 juta rotasi |
| Panjang kawat timah |
Seperti yang disesuaikan |
| RF Rotary Union |
|
| Saluran |
Saluran 1 |
Saluran 2 - 4 |
| Jenis konektor |
SMA-f (50Ω) |
SMA-f (50Ω) |
| Jangkauan frekuensi |
0 ~ 4 GHz |
0 ~ 4 GHz |
| SWR (maks.) |
1.35 |
1.5 |
| Kerugian penempatan (maks.) |
0.6dB |
0.8dB |
| Gelombang kehilangan sisipan (maks.) |
0.15dB |
0.15dB |
| Isolasi |
60dB |
60dB |
Fitur
- Mengintegrasikan desain menggabungkan sinyal daya dan 4 saluran RF bersama
- Hanya struktur sistem & mengoptimalkan kawat & sesuai suhu rendah
- Menginstal mudah & Gratis perawatan
Aplikasi
- Pertahanan & aerospace
- Otomatisasi industri kelas atas
- Robot industri
- Tabel komunikasi satelit
- Peralatan medis
Opsional
- Sirkuit, Tegangan, Arus
- Saluran & rentang frekuensi
- Kontak / Bahan Perumahan
- Jenis konektor & Kelas IP
- Kecepatan kerja & suhu
Gambar garis besar
Mengapa dengan CENO
CENO adalah salah satu perusahaan teknologi di bidang slip ring yang terlibat dalam penelitian dan pengembangan, manufaktur dan penjualan.Kami memiliki peralatan canggih dan instrumen pengujian presisi tinggi untuk memastikan kualitas produk dan kinerja yang andalFasilitas meliputi area seluas 3000 meter persegi dan terletak di Shenzhen China.
Sertifikasi
ISO9001, CE, RoHS, UL, tahan ledakan
Keuntungan CENO
Anggota dalam tim teknik memiliki pengalaman lebih dari 10 tahun di bidang slip ring. Operator bekerja pada prosedur kritis semua berkualitas oleh pelatihan internal.
Layanan CENO menyediakan
24 jam, 7 hari layanan konsultan.
Produksi massal dan khusus.
Solusi yang ditawarkan untuk sistem rotasi 360°.
Selamat datang untuk berkonsultasi dengan kami dengan permintaan Anda untuk setiap 360 ° rotasi system.We akan memberikan layanan one stop untuk Anda tepat waktu menanggapi pertanyaan Anda.
