2 Saluran Radio Frekuensi Rotary Joint dengan RF Slip Ring suit Suhu rendah

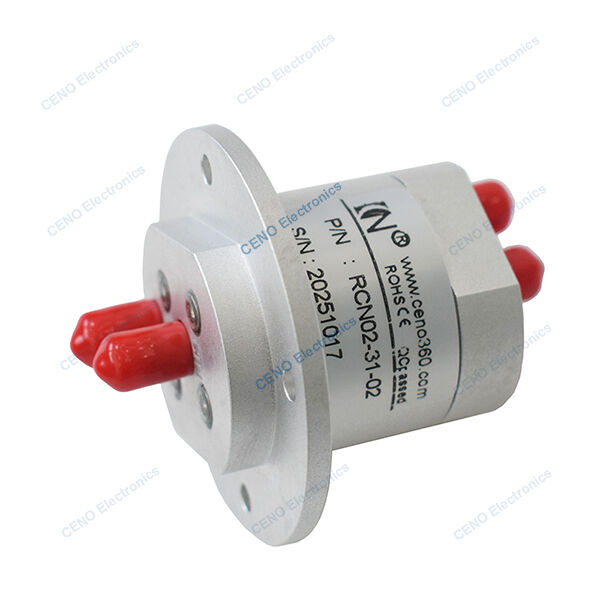

RCN02-31-02 adalah CENO 2 saluran koaksial Radio Frequency Rotary Joint dengan kisaran frekuensi DC-2GHz dan 29-31GHz.RF rotary joints digunakan dalam aplikasi rotasi terus menerus untuk mentransmisikan sinyal frekuensi tinggi dan kecepatan tinggi antara komponen stasioner dan berputar. RF rotary joints memiliki struktur yang kompak, kinerja yang stabil, pelindung yang sangat baik, kemampuan anti-interferensi yang kuat, dan kemudahan integrasi untuk aplikasi yang berbeda.Untuk informasi lebih lanjut silakan hubungi kami.
Spesifikasi
| RCN02-31-02Spesifikasi |
| Saluran |
CH1 (TX) |
CH2 (TX) |
| Jenis antarmuka |
SMA 2.92-K ((50Ω) |
SMA (50Ω) |
| Jangkauan frekuensi |
29-31GHz |
DC-2GHz |
| Kekuatan puncak, maksimal |
50W |
30W |
| Daya rata-rata, maksimum |
25W |
10W |
| VSWR, maksimal |
1.6 |
1.5 |
| VSWR-wow, maksimal |
0.15 |
0.2 |
| Kerugian Penempatan,max |
0.8dB |
0.6dB |
| Kerugian penempatan- wow, max |
0.1dB |
0.1dB |
| Kapasitas muatan DC |
50V@1A |
| Insolasi, menit |
50dB |
| Kecepatan rotasi,max |
60 putaran per menit |
| Waktu Hidup, menit |
5 juta |
| Torsi awal |
≤ 0,3Nm |
| Suhu |
-40°C ~ + 70°C ((W); -55°C ~ + 85°C ((S) |
| Kelembaban |
95% |
| Kelas Perlindungan IP |
IP41 |
| Pengolahan permukaan |
Oksidasi konduktif |
| Bahan tubuh |
Paduan aluminium |
| Ketinggian |
Hingga 3 km |
| Kejut / Getaran |
Per RTCA DO-160G (TBD), standar untuk sistem udara |
Fitur
- Mengintegrasikan desain menggabungkan sinyal daya dan 4 saluran RF bersama
- Hanya struktur sistem & mengoptimalkan kawat & sesuai suhu rendah
- Menginstal mudah & Gratis perawatan
Aplikasi
- Pertahanan & aerospace
- Otomatisasi industri kelas atas
- Robot industri
- Tabel komunikasi satelit
- Peralatan medis
Opsional
- Sirkuit, Tegangan, Arus
- Saluran & rentang frekuensi
- Kontak / Bahan Perumahan
- Jenis konektor & Kelas IP
- Kecepatan kerja & suhu
Gambar garis besar
