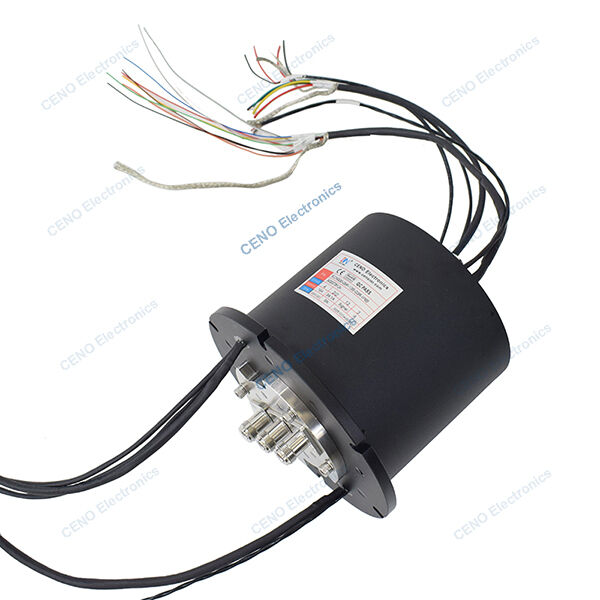

3 RF Rotary Joint Low Temperature Integrate Power & Radio Frequency Slip Ring
ECN000-02P1-03S-02R-IP65 adalah CENO Integrate RF Slip Ring sirkuit gabungan sinyal daya listrik dan 2 saluran frekuensi radio putar gabungan setelan untuk lingkungan suhu rendah.CENO mengintegrasikan slip ring adalah multi-fungsi rotary koneksi solusi yang sangat mengintegrasikan berbagai modul transmisi seperti power slip ringUntuk informasi lebih lanjut silakan hubungi kami.
Spesifikasi
| ECN000-08P-13S-03R-IP65Spesifikasi |
| Arus & Sirkuit |
4 * 10A; 2 * 3A; 2 * 1A; 11 * 10 Sinyal; 1 * 485Sinyal |
| Tegangan nominal |
0 ~ 220 VAC/VDC |
| Kekuatan dielektrik |
≥ 500VAC@50Hz; ≥ 300VAC@50Hz |
| Resistensi isolasi |
≥ 500MΩ@500VDC; ≥ 100MΩ@300VDC |
| Gelombang resistensi kontak |
≤ 30mΩ |
| Suhu kerja |
-40°C~+60°C; -45°C~+70°C |
| Kelembaban kerja |
60 % RH |
| Kelas perlindungan IP |
IP65 |
| Kecepatan operasi |
0 ~ 30 rpm |
| Diameter luar |
Ø150mm |
| Bahan-bahan |
Logam mulia / paduan aluminium |
| Pemasangan |
Pemasangan flange |
| Radio Frequency Rotary Joint |
| Saluran |
Saluran 1 |
Saluran 2 |
Saluran 3 |
| Jenis konektor |
N-F ((50Ω) |
N-F ((50Ω) |
N-F ((50Ω) |
| Jangkauan frekuensi |
DC sampai 2GHz |
DC sampai 800Hz |
DC sampai 800Hz |
| Daya rata-rata (max) |
20W |
20W |
20W |
| WSR (max) |
1.3 |
1.3 |
1.3 |
| WSRC (max) |
0.1 |
0.1 |
0.1 |
| Masukkan kerugian (max) |
0.4dB |
0.4dB |
0.4dB |
| Perubahan sisipan (max) |
0.15dB |
0.15dB |
0.15dB |
| Isolasi |
70dB |
70dB |
70dB |
Fitur
- Struktur kompak dengan desain terintegrasi & pilihan sinyal / data
- Setelan untuk suhu rendah, Kinerja yang stabil, jenis penyegelan yang tinggi
- Menginstal mudah & Gratis perawatan
Aplikasi
- Mesin otomatis
- Penelitian ilmiah Navigasi
- Radar kontrol lalu lintas udara
- Sistem kapsul fotoelektrik
- Video definisi tinggi
Opsional
- Sirkuit, Tegangan, Arus
- Saluran / rentang frekuensi
- Kontak / Bahan Perumahan
- Tingkat perlindungan
- Kecepatan kerja & suhu
Gambar garis besar
Mengapa dengan CENO
CENO adalah salah satu perusahaan teknologi di bidang slip ring yang terlibat dalam penelitian dan pengembangan, manufaktur dan penjualan.Kami memiliki peralatan canggih dan instrumen pengujian presisi tinggi untuk memastikan kualitas produk dan kinerja yang andalFasilitas meliputi area seluas 3000 meter persegi dan terletak di Shenzhen China.
Sertifikasi
ISO9001, CE, RoHS, UL, tahan ledakan
Keuntungan CENO
Anggota dalam tim teknik memiliki pengalaman lebih dari 10 tahun di bidang slip ring. Operator bekerja pada prosedur kritis semua berkualitas oleh pelatihan internal.
Layanan CENO menyediakan
24 jam, 7 hari layanan konsultan.
Produksi massal dan khusus.
Solusi yang ditawarkan untuk sistem rotasi 360°.
Selamat datang untuk berkonsultasi dengan kami dengan permintaan Anda untuk setiap 360 ° rotasi system.We akan memberikan layanan one stop untuk Anda tepat waktu menanggapi pertanyaan Anda.
