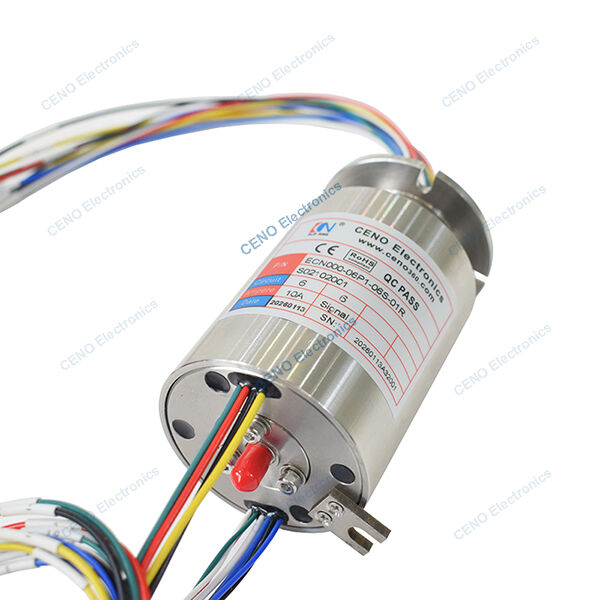

Low Temperature Integrate Power RF Slip Ring dengan Radio Frequency Rotary Joint
ECN000-06P1-06S-01R adalah CENO mengintegrasikan slip ring menggabungkan sirkuit daya dan 1 saluran RF dengan frekuensi DC ~ 30GHz yang cocok untuk lingkungan dari -55 °C hingga +85 °C.CENO Integrated Slip Rings adalah solusi rotary connect multifungsi yang sangat mengintegrasikan berbagai modul transmisi seperti power slip ring, forjs, RF rotary interface, dan saluran hidrolik/pneumatik.dan cairan/gas dalam sistem kompleksUntuk informasi lebih lanjut silahkan hubungi kami
Spesifikasi
| Peraturan Menteri Keuangan Nomor:Spesifikasi |
| Arus & Sirkuit |
6 *10A; 6 * Sinyal |
| Tegangan nominal |
0 ~ 240 VAC/VDC |
| Kekuatan dielektrik |
≥ 500VAC@50Hz |
| Resistensi isolasi |
≥ 500MΩ@500VDC |
| Gelombang resistensi kontak |
≤ 10mΩ |
| Suhu |
-40°C~+70°C(W); -55°C~+85°C (S) |
| Kelembaban kerja |
60 % RH |
| Kelas perlindungan IP |
IP61 |
| Kecepatan operasi |
0 ~ 60 rpm |
| Diameter luar |
Ø56mm |
| Bahan kontak |
Logam mulia |
| Bahan rumah |
Baja tahan karat |
| RF |
Parameter |
| Saluran |
1 |
| Jangkauan frekuensi |
DC-30GHz |
| Daya (18GHz) |
20w@18GHz |
| VSWR, maksimal |
1.35@DC~8GHz;
1.75@DC8~18GHz;
2.5@DC18~30GHz
|
| VSWR WOW, maksimal |
0.15 |
| Kerugian penempatan, maksimal |
0.15dB |
| Perubahan fase 360 maksimum |
1.5dB |
Fitur
1 Saluran RF opsional hingga 8
2 Sirkuit daya 1 - 300 opsional
3 Kinerja yang stabil, berbagai fungsi
4 Suit suhu rendah -55°C~+85°C
5 Mudah dipasang & Gratis perawatan.
Aplikasi
1 Antenna radar
2 HD Video
3 Stasiun bumi satelit
4 Peralatan transmisi
5 Peralatan medis
Opsional
1 Sirkuit, Tegangan, Saluran
2 Jangkauan frekuensi
3 Struktur
4 Tingkat perlindungan
5 kecepatan kerja & suhu
Gambar garis besar
