Integrasikan Sinyal Ethernet dan Rotary Joint (Sendi Putar) Frekuensi Radio untuk Lingkungan Suhu Rendah

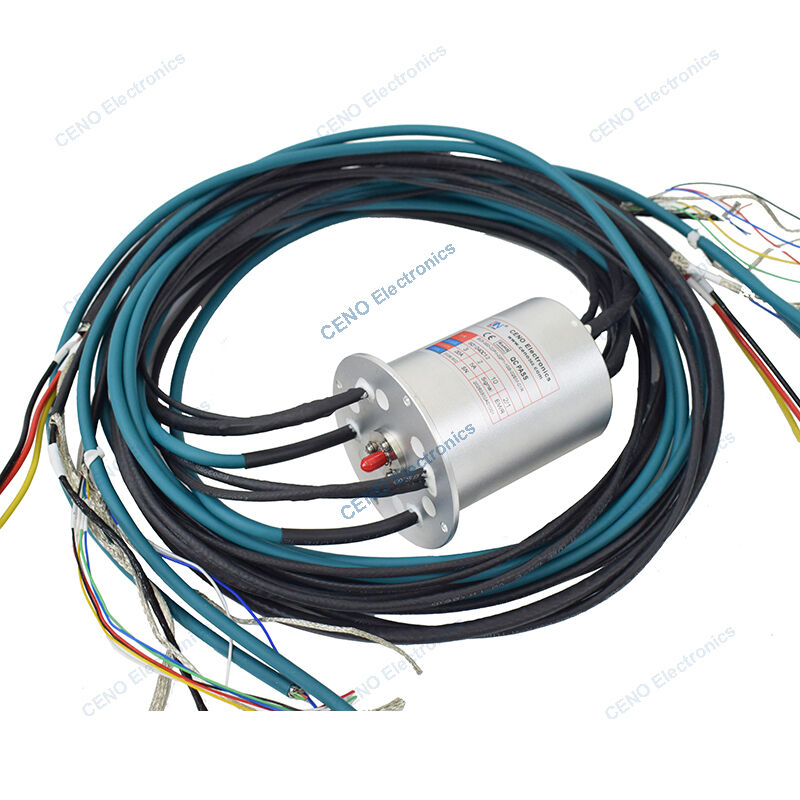

ECN000-03P4-02P1-10S-02EM-01R adalah CENO mengintegrasikan slip ring yang menggabungkan Tenaga Listrik, sinyal Ethernet dan RF Rotary Joint untuk sistem radar atau stasiun bumi satelit. Seri slip ring integrasi CENO adalah sirkuit opsional, arus, tegangan, dan sambungan putar RF yang disesuaikan secara non-standar untuk berbagai aplikasi. Ini dapat sangat terintegrasi dengan berbagai modul transmisi untuk membentuk solusi koneksi putar multi-fungsi. Untuk informasi lebih lanjut silahkan hubungi kami
Spesifikasi
|
ECN000-03P4-02P1-10S-02EM-01R Spesifikasi
|
|
Arus & Sirkuit
|
3 * 20A; 2*5A; 6 * sinyal; 1*RS422; 2 * sinyal Ethernet
|
|
Tegangan Peringkat
|
0 ~ 220 VAC/VDC
|
|
Kekuatan dielektrik
|
≥1500VAC@50Hz;≥500VAC@50Hz
|
|
Resistensi isolasi
|
≥500MΩ@500VDC;≥100MΩ@100VDC
|
|
Gelombang resistensi kontak
|
≤ 30MΩ
|
|
Suhu kerja
|
-40°C~+80°C
|
|
Kelembaban kerja
|
60% RH
|
|
Tingkat perlindungan IP
|
AKU P51
|
|
Kecepatan operasi
|
0~300rpm
|
|
Diameter luar
|
HAI76mm
|
|
Bahan kontak
|
Logam mulia; Emas menjadi Emas
|
|
Bahan perumahan
|
Paduan Aluminium
|
|
Federasi Rusia
|
Parameter
|
|
Frekuensi kemarahan
|
DC-4.5GH
|
|
Tipe sambungan
|
SMA-F(50Ω)
|
|
Masukkan kerugian
|
≤0,3dB
|
|
Masukkan rentang kerugian
|
≤0,05dB
|
|
WSR
|
≤1.25
|
|
WSR C
|
≤0,05
|
|
Kekuatan puncak
|
100W @DC - 2GHz
|
Fitur
kamu Desain terintegrasi menggabungkan Ethernet, Power & RF Rotary Joint
kamu Transmisi stabil, tanpa kode string, dapat mengintegrasikan berbagai sinyal/data
kamu Instal perawatan mudah & Gratis
Aplikasi
kamu Mesin otomatis
kamu Antena radar
kamu Sistem peperangan elektronik
kamu Stasiun bumi satelit
kamu Peralatan medis
Opsional
kamu Sirkuit, Tegangan, Arus
kamu Saluran! rentang frekuensi
kamu Kontak / Bahan Perumahan
kamu Tingkat perlindungan
Kecepatan kerja & suhu
Gambar garis besar
