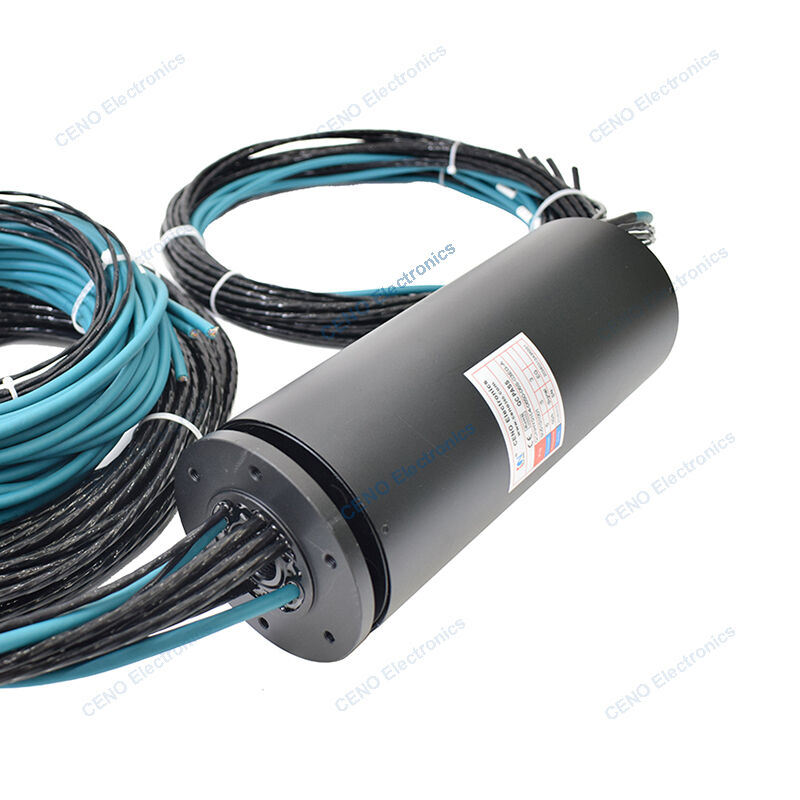

Integrated Power Ethernet dan Pneumatic Rotary Union untuk Sistem Industri
QCNHY0104-0650-06S-03EG-A adalah mengintegrasikan slip ring dengan Power, RS485, Ethernet Signal dan 1 saluran Air Rotary Union.Electric slip ring dan pneumatic atau hidraulik rotary unions kombinasi slip ring dirancang untuk beberapa aplikasi khusus yang membutuhkan kedua electric ring dan pnEropaCENO memanfaatkan keunggulan teknisnya sendiri untuk mengembangkan jenis slip ring ini, yang lebih nyaman bagi pengguna dalam pemasangan dan pengoperasian. Untuk informasi lebih lanjut silakan hubungi kami.
Fitur
Anda Bentuk penyegelan yang berbeda harus dipilih sesuai dengan aplikasi yang berbeda
Anda Kinerja yang stabil, umur panjang
Anda Bagian slip ring listrik dapat terintegrasi arus dan berbagai sinyal
Aplikasi
Anda Kimia & farmasi
Anda Pengolahan makanan
Anda Mesin pemotong laser
Anda Mesin pengisi
Anda Peralatan medis
Opsional
Anda Sirkuit, Tegangan, Arus
Anda Saluran & tekanan udara
Anda Kontak / Bahan Perumahan
Anda Tingkat perlindungan
Anda Kecepatan kerja & suhu
Spesifikasi
|
QCNHY0104-0650-06S-03EG-A Spesifikasi
|
|
Arus & Sirkuit
|
6 * 50A; 4 * Sinyal; 1 * Sinyal RS485; 3 * 1000M Ethernet
|
|
Tegangan nominal
|
0 ~ 220 VAC/VDC
|
|
Kekuatan dielektrik
|
≥1000VAC@50Hz;≥300VAC @ 50Hz
|
|
Resistensi isolasi
|
≥500MΩ@500VDC;≥100MΩ@100VDC
|
|
Gelombang resistensi kontak
|
≤ 30mOh
|
|
Suhu kerja
|
-20°C~+60°C
|
|
Kelembaban kerja
|
60 % RH
|
|
Kelas perlindungan IP
|
IP51
|
|
Kecepatan operasi
|
0~100rpm
|
|
Diameter luar
|
Ø105mm
|
|
Bahan kontak
|
Emas ke emas
|
|
Bahan rumah
|
Alloy aluminium
|
|
Rotary Union
|
Parameter
|
|
Saluran
|
1 * udara
|
|
Tekanan maksimum
|
1.0MPa
|
Gambar garis besar
Perhatikan
Cincin geser terintegrasi sangat diperlukan untuk mesin yang membutuhkan daya listrik dan transmisi pneumatik atau hidrolik.Cincin slip ini terdiri dari pneumatik rotary union dan rotary signaling joint, yang digabungkan untuk memberi Anda 1 saluran untuk udara dan 50 sirkuit untuk kolektor sinyal.
Keuntungan dari slip ring terintegrasi banyak. Pertama, itu menyederhanakan proses kabel dan pemasangan untuk pengguna akhir. Dengan hanya satu perakitan, mereka mendapatkan yang terbaik dari kedua dunia.Alih-alih harus memasang slip ring terpisah untuk daya dan transmisi, mereka sekarang dapat mengandalkan satu ring slip terintegrasi. hal ini tidak hanya menghemat waktu tetapi juga mengurangi kompleksitas mesin secara keseluruhan.
Manfaat lainnya adalah bahwa sebuah slip ring terintegrasi membantu mengurangi jumlah titik kegagalan potensial.Ini berarti lebih sedikit titik kegagalan potensial, yang pada gilirannya berarti mesin yang lebih kuat dan dapat diandalkan.
Keuntungan lain dari slip ring terintegrasi adalah bahwa ia menawarkan fleksibilitas operasi yang ditingkatkan..Hal ini sangat berguna dalam aplikasi di mana mesin diperlukan untuk berputar sementara pada saat yang sama memberikan udara atau cairan.
Kesimpulannya, ring slip terintegrasi menyediakan desainer mesin dan operator dengan solusi yang dapat diandalkan, mudah dipasang, dan serbaguna untuk transmisi ditambah dengan kebutuhan daya.Dengan satu kumpulan yang menggabungkan saluran udara dan sinyal kolektor, integrated slip ring adalah pilihan yang nyaman dan efisien untuk setiap aplikasi mesin di mana keandalan dan fleksibilitas adalah prioritas utama.
Pelayanan Kami
1- Menjawab pertanyaan dalam 24 jam.
2. Mohon beri tahu kami barang-barang yang Anda minati & harga yang wajar akan diberikan kepada Anda setelah menerima pertanyaan baru Anda ASAP.
3Jawab pertanyaanmu secara rinci.
4. Mengatasi masalah dengan Anda saat menggunakan produk kami.
5Sampel akan ditawarkan kepada Anda untuk kerjasama masa depan kami.
FAQ
1Apa yang harus kita lakukan?
Kami berfokus pada pengembangan, desain, manufaktur sliprings berkualitas tinggi, dan menawarkan berbagai solusi untuk sistem berputar.
2Sudah berapa lama kita dalam bisnis ini?
CENO mendirikan bisnis slip ring sejak tahun 2009.
3Apa itu slip ring?
Sebuah slip ring adalah perangkat elektromekanik yang memungkinkan transmisi daya dan sinyal listrik dari struktur stasioner ke struktur berputar.Sebuah slip ring dapat digunakan dalam setiap sistem elektromekanik yang membutuhkan rotasi saat mentransmisikan daya atau sinyalHal ini dapat meningkatkan kinerja mekanik, menyederhanakan operasi sistem dan menghilangkan kabel yang rentan terhadap kerusakan yang tergantung dari sendi bergerak.
4Bagaimana aku memilih cincin slip?
Pemilihan solusi slip ring yang tepat membutuhkan rincian tentang parameter operasi aplikasi Anda termasuk total sirkuit, tegangan dan ampere per sirkuit, kecepatan operasi, dan jenis pemasangan.Tempat yang baik untuk memulai pencarian Anda adalah dengan cincin slip standar kamiJika Anda yakin bahwa solusi khusus / dimodifikasi yang paling mungkin diperlukan atau membutuhkan bantuan dalam pemilihan Anda, hubungi kami untuk Memulai.
5Apakah Anda menawarkan cincin slip khusus?
Ya, jika Anda yakin bahwa solusi yang disesuaikan / dimodifikasi kemungkinan besar diperlukan atau membutuhkan bantuan dalam pemilihan Anda, hubungi kami untuk Memulai.Insinyur kami akan datang dengan solusi yang sempurna untuk kebutuhan Anda.
Mengapa dengan CENO
CENO adalah salah satu perusahaan teknologi di bidang slip ring yang terlibat dalam penelitian dan pengembangan, manufaktur dan penjualan.Kami memiliki peralatan canggih dan instrumen pengujian presisi tinggi untuk memastikan kualitas produk dan kinerja yang andalFasilitas meliputi area seluas 3000 meter persegi dan terletak di Shenzhen China.
Sertifikasi
ISO9001, CE, RoHS, UL, tahan ledakan
Keuntungan CENO
Anggota dalam tim teknik memiliki pengalaman lebih dari 10 tahun di bidang slip ring. Operator bekerja pada prosedur kritis semua berkualitas oleh pelatihan internal.
Layanan CENO menyediakan
24 jam, 7 hari layanan konsultan.
Produksi massal dan khusus.
Solusi yang ditawarkan untuk sistem rotasi 360°.
Selamat datang untuk berkonsultasi dengan kami dengan permintaan Anda untuk setiap 360 ° rotasi system.We akan memberikan layanan satu atap untuk Anda tepat waktu menanggapi pertanyaan Anda.
