Cincin Slip Lubang Tembus untuk transmisi daya & sinyal putar yang andal

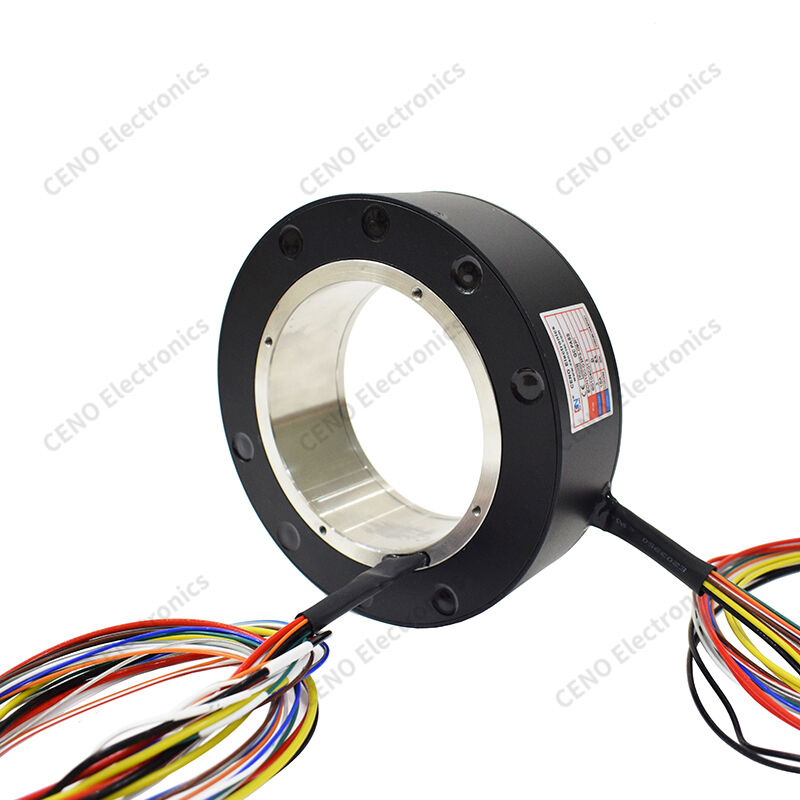

ECN100-03P3-09P1 adalah cincin slip lubang tembus poros berongga CENO dengan rumah paduan aluminium untuk transmisi daya & sinyal putar industri. Dirancang dengan lubang tengah besar, memungkinkan poros, tabung udara, dan kabel melewati bagian tengah, menghemat ruang pemasangan untuk peralatan berputar. Mengadopsi struktur kontak logam mulia, mewujudkan rotasi 360° tanpa batas tanpa lilitan kabel, secara stabil menghantarkan daya dan sinyal sensor lemah. Dilengkapi dengan kabel terpisah berkode warna di kedua ujung rotor dan stator untuk pengkabelan yang mudah, dengan selubung kabel tahan aus untuk menghindari putusnya kabel. Lulus sertifikasi CE dan banyak digunakan dalam mesin putar otomatis dengan permintaan rotasi berkelanjutan yang ketat.
Fitur
- Lubang tembus besar
- Rumah paduan
- Kontak logam mulia
- Kabel berkode warna
- Sinyal stabil
- Masa pakai lama
Aplikasi
- Meja putar
- PTZ Pengawasan
- Mesin konstruksi
- Sambungan robot
- Meja putar radar
- Perangkat putar medis
Opsional
- Jumlah saluran kustom
- Arus berbeda
- Kecepatan rotasi lebih tinggi
- Casing tersegel IP
- Integrasi sinyal
- Panjang kabel kustom
Spesifikasi
|
ECN100-03P3-09P1
|
Spesifikasi
|
|
Kelas Perlindungan
|
IP54
|
|
Kelembaban Operasi
|
<90%
|
|
Suhu Operasi
|
-40°C ~ +80°C
|
|
Spesifikasi Kabel
|
Kabel Teflon® berlapis timah AWG14# (UL); Kabel Teflon® berlapis timah AWG16# (UL); Kabel Teflon® berlapis timah AWG22# (UL)
|
|
Tegangan Operasi
|
380 VAC
|
|
Sirkuit/Arus
|
3 sirkuit × 15 A; 9 sirkuit × 5 A
|
|
Kekuatan Dielektrik
|
≥1000 VAC @ 50 Hz antara dua sirkuit mana pun
|
|
Resistansi Isolasi
|
500 MΩ @ 500 VDC
|
|
Fluktuasi Resistansi Kontak
|
≤70 mΩ (diukur pada 50 rpm)
|
|
Panjang Kabel Timbal: Rotor
|
800 mm; Stator: 800 mm
|
|
Kecepatan Operasi
|
0–50 rpm
|
|
Metode Pemasangan
|
Ujung rotor diamankan ke spindel yang disediakan pelanggan melalui sekrup
|
|
Bahan Kontak
|
Logam mulia
|
|
Bahan Rumah
|
Paduan aluminium, sandblasted dan anodized hitam
|
|
Diameter Lubang Tembus
|
100 mm
|
Gambar garis besar
Layanan Kami
1. Balas pertanyaan dalam 24 jam.
2. Mohon informasikan item mana yang Anda minati & harga yang wajar akan diberikan kepada Anda setelah menerima pertanyaan baru Anda sesegera mungkin.
3. Jawab pertanyaan Anda secara rinci.
4. Selesaikan masalah bersama Anda selama penggunaan produk kami.
5. Sampel akan ditawarkan kepada Anda untuk kerja sama di masa mendatang.
FAQ
1. Apa yang kami lakukan?
Kami fokus pada pengembangan, desain, manufaktur cincin slip berkualitas tinggi, dan menawarkan berbagai solusi untuk sistem berputar.
2. Sudah berapa lama kami berbisnis?
CENO mendirikan bisnis cincin slip sejak 2009. Kami memiliki ribuan pelanggan yang menerima produk atau layanan kami.
3. Apa itu cincin slip?
Cincin slip adalah perangkat elektromekanis yang memungkinkan transmisi daya dan sinyal listrik dari struktur stasioner ke struktur berputar. Cincin slip dapat digunakan dalam sistem elektromekanis apa pun yang memerlukan rotasi saat mentransmisikan daya atau sinyal. Ini dapat meningkatkan kinerja mekanis, menyederhanakan operasi sistem, dan menghilangkan kabel yang rentan rusak yang menjuntai dari sambungan yang bergerak.
4. Bagaimana cara memilih cincin slip?
Pemilihan solusi cincin slip yang tepat memerlukan detail tentang parameter operasi aplikasi Anda termasuk total sirkuit, tegangan dan arus per sirkuit, kecepatan operasi, dan jenis pemasangan. Tempat yang baik untuk memulai pencarian Anda adalah dengan cincin slip standar kami. Jika Anda yakin bahwa solusi kustom / modifikasi kemungkinan besar diperlukan atau memerlukan bantuan dalam pemilihan Anda, hubungi kami untuk Memulai.
5. Apakah Anda menawarkan cincin slip kustom?
Ya, jika Anda yakin bahwa solusi kustom / modifikasi kemungkinan besar diperlukan atau memerlukan bantuan dalam pemilihan Anda, hubungi kami untuk Memulai. Insinyur kami akan memberikan solusi yang sempurna untuk kebutuhan Anda.
