Cincin Slip Carbon Tiga Tingkat dengan Ventilasi Matriks
  • Cincin Slip Carbon Tiga Tingkat dengan Ventilasi Matriks
  • Cincin Slip Carbon Tiga Tingkat dengan Ventilasi Matriks
  • Cincin Slip Carbon Tiga Tingkat dengan Ventilasi Matriks
  • Cincin Slip Carbon Tiga Tingkat dengan Ventilasi Matriks
  • Cincin Slip Carbon Tiga Tingkat dengan Ventilasi Matriks
Cincin Slip Carbon Tiga Tingkat dengan Ventilasi Matriks

Cincin Slip Carbon Tiga Tingkat dengan Ventilasi Matriks

Tempat asal Cina
Nama merek CENO
Sertifikasi CE,RoHS,UL,ISO9001
Nomor model BHCN-C-13400-1060-66P-02EG
Rincian produk
Peringkat Perlindungan:
IP54
Kelembaban kerja:
<95% (pada 20°C)
Suhu Kerja:
20°C sampai +55°C
Kecepatan Kerja:
0–5 RPM
Tegangan kerja:
0–230 VAC/VDC
Dering/peringkat arus:
1 sirkuit × 16 A (IE); 2 sirkuit × 10 A (230 V); 63 sirkuit untuk sinyal; 2 kelompok Gigabit Etherne
Kekuatan dielektrik:
≥1000 VAC @ 50 Hz antara dua sirkuit daya; ≥300 VAC @ 60 Hz antara dua sirkuit sinyal
Resistensi Isolasi:
500 MΩ @ 300 VDC (daya); 100 MΩ @ 100 VDC (daya)
Fluktuasi resistensi kontak:
≤30 mΩ (diukur pada 50 rpm)
bahan kontak:
Logam mulia / emas di atas emas
Penghentian:
Kotak persimpangan
Pemeliharaan:
Bebas perawatan
Jenis rotasi:
Cincin berputar, sikat tetap diam
Metode Pemasangan:
Ujung rotor digerakkan oleh blok penggerak; ujung stator dibaut
Bahan perumahan:
Baja Q235A dengan finishing cat RAL 7035
Lainnya:
Pemanas 220 V, 200 W, dikendalikan oleh saklar termostat
Syarat Pembayaran & Pengiriman
Kuantitas min Order
1 buah
Harga
Dapat dinegosiasikan
Kemasan rincian
Karton
Waktu pengiriman
Dari rak
Syarat-syarat pembayaran
T/T, PayPal, Western Union, L/C
Menyediakan kemampuan
Bulan 10000 pcs
Deskripsi Produk

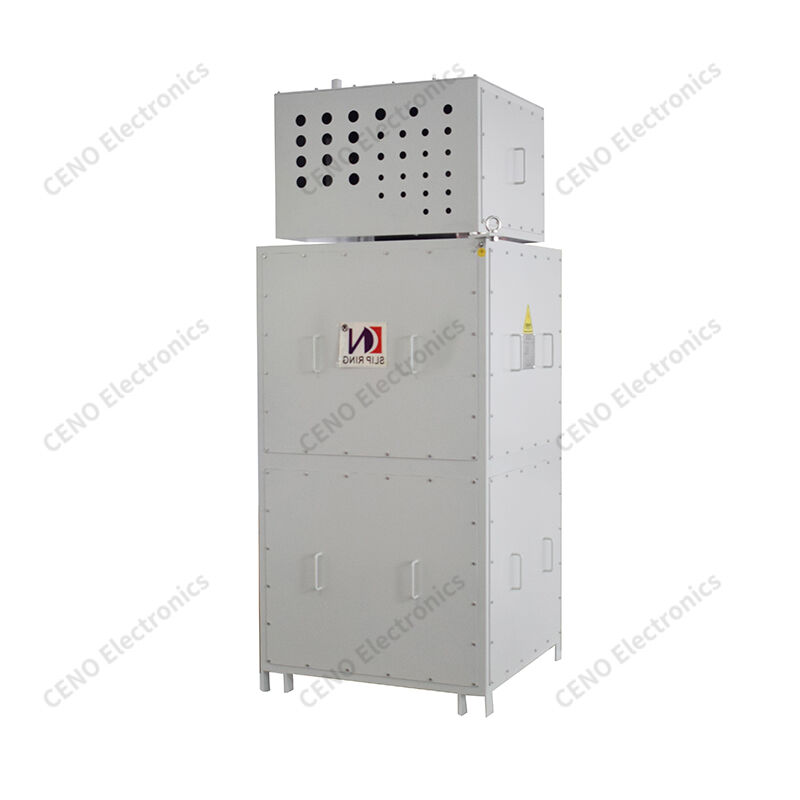

Cincin Slip Karbon Tiga Tingkat dengan Ventilasi Matriks


BHCN-C-13400-1060-66P-02EG  adalah CINCIN SLIP KARBON CENO yang direkayasa untuk peralatan putar tugas berat yang membutuhkan kapasitas saluran besar. Cincin ini mengadopsi desain kompartemen terisolasi tiga tingkat untuk memisahkan sirkuit daya dan sinyal demi kinerja anti-interferensi yang lebih baik. Dilengkapi dengan palka servis independen dan lubang ventilasi matriks untuk disipasi termal, kaki pemasangan lantai dan lug pengangkat menyederhanakan pemasangan di lokasi. Divalidasi pabrik untuk proyek skala besar grosir, cincin ini memberikan transmisi daya dan sinyal yang konsisten sambil mencegah puntiran kabel dan mengurangi beban kerja pemeliharaan lapangan untuk integrator sistem.



Fitur

  • Kompartemen tiga tingkat
  • Perisai EMI
  • Palka servis independen
  • Ventilasi matriks
  • Pemasangan lantai

Aplikasi

  • Meja putar radar besar
  • Menara optoelektronik raksasa
  • Mesin putar pelabuhan
  • Meja uji beban berat
  • Rakitan putar multi-saluran

Opsional

  • Jumlah saluran kustom
  • Peringkat arus variabel
  • Dimensi kabinet yang dimodifikasi
  • Tata letak palka yang disesuaikan
  • Kompatibilitas sinyal khusus

Spesifikasi


BHCN-C-13400-1060-66P-02EG

Spesifikasi

Peringkat perlindungan

IP54

Kelembaban kerja

<95% (pada 20°C)

Suhu kerja

–20°C hingga +55°C

Kecepatan kerja

0–5 rpm

Tegangan kerja

0–690 VAC/VDC

Peringkat cincin/arus

1 sirkuit × 400 A (PE); 12 sirkuit × 400 A (690 VAC); 3 sirkuit × 60 A (690 VAC); 4 sirkuit × 60 A (380 VAC); 3 sirkuit × 100 A (380 VAC)

Kekuatan dielektrik

≥1500 VAC @ 60 Hz antara dua sirkuit mana pun

Resistansi isolasi

500 MΩ @ 500 VDC

Fluktuasi resistansi kontak

≤10 mΩ (diukur pada 50 rpm)

Bahan kontak

Tembaga-grafit

Terminasi

Terminal koneksi tipe sekrup

Pemeliharaan

Diperlukan pemeliharaan rutin





Tegangan kerja

0–230 VAC/VDC

Peringkat cincin/arus

1 sirkuit × 16 A (IE); 2 sirkuit × 10 A (230 V); 63 sirkuit untuk sinyal; 2 grup Gigabit Ethernet

Kekuatan dielektrik

≥1000 VAC @ 50 Hz antara dua sirkuit daya mana pun; ≥300 VAC @ 60 Hz antara dua sirkuit sinyal mana pun

Resistansi isolasi

500 MΩ @ 300 VDC (daya); 100 MΩ @ 100 VDC (daya)

Fluktuasi resistansi kontak

≤30 mΩ (diukur pada 50 rpm)

Bahan kontak

Logam mulia / emas-emas

Terminasi

Kotak sambungan

Pemeliharaan

Bebas perawatan





Jenis rotasi

Cincin berputar, sikat tetap diam

Metode pemasangan

Ujung rotor digerakkan oleh blok penggerak; ujung stator dibaut

Bahan housing

Baja Q235A dengan finishing cat RAL 7035

Lainnya

Pemanas 220 V, 200 W, dikontrol oleh sakelar termostat


Gambar garis besar

Cincin Slip Carbon Tiga Tingkat dengan Ventilasi Matriks


Layanan Kami
1. Balas pertanyaan dalam 24 jam.
2. Mohon informasikan item mana yang Anda minati & harga yang wajar akan diberikan kepada Anda setelah menerima pertanyaan baru Anda sesegera mungkin.
3. Jawab pertanyaan Anda secara rinci.
4. Selesaikan masalah bersama Anda selama menggunakan produk kami.
5. Sampel akan ditawarkan kepada Anda untuk kerja sama kami di masa mendatang.

FAQ

1. Apa yang kami lakukan?
Kami fokus pada pengembangan, desain, pembuatan slipring berkualitas tinggi, dan menawarkan berbagai solusi untuk sistem berputar.

2. Berapa lama kami berkecimpung dalam bisnis ini?
CENO mendirikan bisnis slip ring sejak 2009. Kami memiliki ribuan pelanggan yang menerima produk atau layanan kami.

3. Apa itu slip ring?
Slip ring adalah perangkat elektromekanik yang memungkinkan transmisi daya dan sinyal listrik dari struktur stasioner ke struktur yang berputar. Slip ring dapat digunakan dalam sistem elektromekanik apa pun yang memerlukan rotasi sambil mentransmisikan daya atau sinyal. Ini dapat meningkatkan kinerja mekanis, menyederhanakan operasi sistem, dan menghilangkan kabel yang rentan rusak yang menggantung dari sambungan yang dapat bergerak.

4. Bagaimana cara memilih slip ring?
Pemilihan solusi slip ring yang tepat memerlukan detail tentang parameter operasi aplikasi Anda termasuk total sirkuit, tegangan dan amp per sirkuit, kecepatan operasi, dan jenis pemasangan. Tempat yang baik untuk memulai pencarian Anda adalah dengan slip ring standar kami. Jika Anda yakin bahwa solusi kustom / modifikasi kemungkinan besar diperlukan atau memerlukan bantuan dalam pemilihan Anda, hubungi kami untuk Memulai.

5. Apakah Anda menawarkan slip ring kustom?
Ya, jika Anda yakin bahwa solusi kustom / modifikasi kemungkinan besar diperlukan atau memerlukan bantuan dalam pemilihan Anda, hubungi kami untuk Memulai. Insinyur kami akan memberikan solusi yang sempurna untuk kebutuhan Anda.

Mengapa dengan CENO
CENO adalah perusahaan teknologi di bidang slip ring yang terlibat dalam penelitian dan pengembangan, manufaktur, dan penjualan. Kami memiliki peralatan canggih dan instrumen uji presisi tinggi untuk memastikan kualitas produk dan kinerja yang andal. Area fasilitas mencakup 3000 meter persegi dan berlokasi di Shenzhen, Cina.

Sertifikasi
ISO9001, CE, RoHS, UL, Tahan ledakan

Keunggulan CENO
Anggota tim teknik memiliki pengalaman lebih dari 10 tahun di bidang slip ring. Operator yang bekerja pada prosedur kritis semuanya terkualifikasi melalui pelatihan internal.

Layanan yang disediakan CENO
Layanan konsultasi 24 jam, 7 hari.
Produksi massal dan kustom.
Penawaran solusi untuk sistem rotasi 360°.
