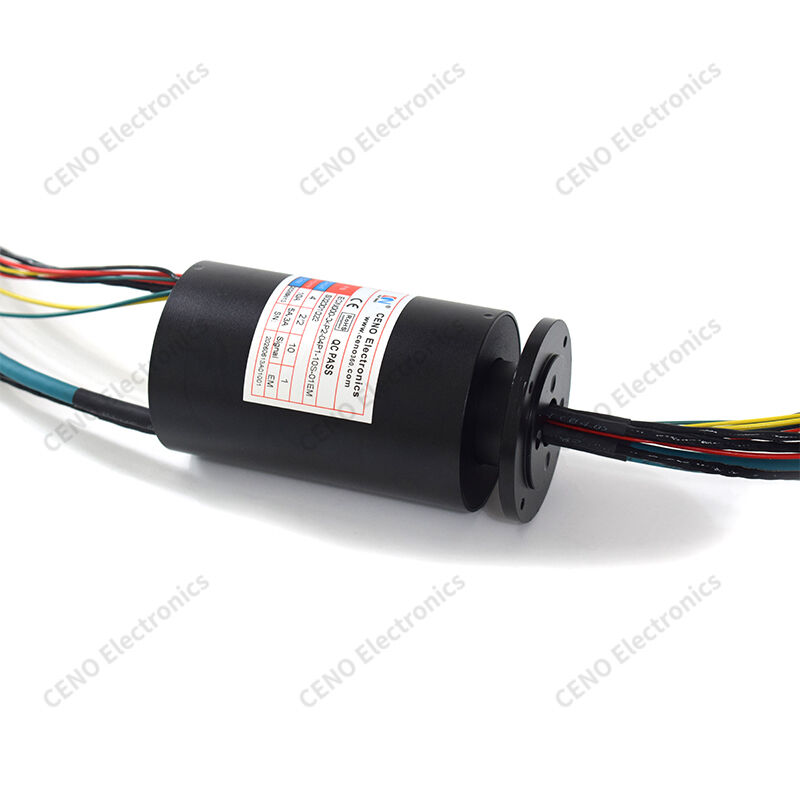

Ethernet Slip Ring 100Mbps OEM Rotary Connector
ECN000-04P2-04P1-10S-01EM adalah CENO flange-mounted Ethernet slip ring mengadopsi presisi emas kontak perakitan untuk mentransmisikan daya,sinyal kontrol dan data Ethernet 100Mbps melalui rotasi 360° terus menerusFlang pemasangan terintegrasi memungkinkan pemasangan langsung tanpa adaptor tambahan. kabel diferensial yang dioptimalkan menjaga pencocokan impedansi dan meminimalkan kehilangan paket data.Konektor data putar yang kokoh ini lulus inspeksi CE & RoHS dan disesuaikan untuk pesanan OEM massal mesin industri berputar kecepatan menengah.
Fitur
- Pemasangan flange
- Kontak emas
- Saluran Ethernet
- Impedansi yang cocok
Aplikasi
- Kamera PTZ
- Mesin putar putar
- Perangkat inspeksi
- Peralatan kemasan
Opsional
- Panjang kabel
- Colokan RJ45
- Kabel perisai
- Pengaturan sirkuit
Spesifikasi
|
ECN000-04P2-04P1-10S-01EM
|
Spesifikasi
|
|
Peringkat perlindungan
|
IP51
|
|
Kelembaban operasi
|
di bawah 60% RH
|
|
Suhu operasi
|
-40°C sampai +60°C
|
|
Spesifikasi kawat
|
AWG17#/22# Teflon kaleng, kabel berlapis dua inti/empat inti berpusat (0,2 mm2), CAT6
|
|
Tegangan operasi
|
0°48 VAC/VDC
|
|
Jumlah sirkuit/arus
|
4 sirkuit × 10 A (48 V); 2 sirkuit × 5 A (24 V);
2 sirkuit × 3 A (24 V); 1 kelompok × CAN;
1 kelompok × RS422; 1 kelompok × RS485;
1 kelompok × 100 Mbps Ethernet
|
|
Kekuatan dielektrik
|
≥ 500 VAC @ 50 Hz antara dua sirkuit
|
|
Resistensi isolasi
|
≥ 100 MΩ @ 300 VDC
|
|
Fluktuasi resistensi kontak
|
≤ 30 mΩ (ketika beroperasi pada 600 rpm)
|
|
Panjang timbal
|
rotor: 500 mm; stator: 500 mm
|
|
Kecepatan operasi
|
0 ̊60 rpm
|
|
Metode pemasangan
|
ujung rotor diikat pada poros yang disediakan pelanggan dengan sekrup
|
|
Bahan kontak
|
logam mulia
|
|
Bahan rumah
|
paduan aluminium, berupa pasir dan hitam anodisasi
|
Gambar garis besar
