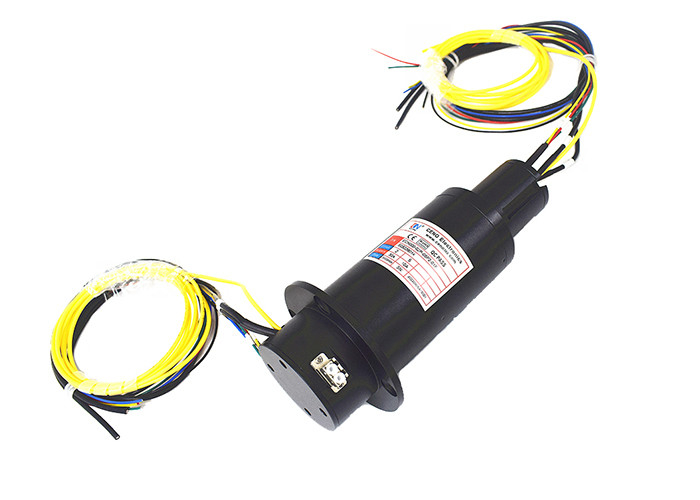

Sambungan putar serat optik terintegrasi 1 saluran dengan panjang gelombang 1310~1550nm
ECN000-02P-05P2-01F adalah sambungan putar serat optik terintegrasi dari perusahaan elektronik CENO.Ada 2 sirkuit untuk 30A, 5 sirkuit untuk 10A dan 1 saluran untuk Fiber optik dengan panjang gelombang 1310/1550nm.Ini bekerja secara stabil pada kecepatan 0 ~ 300rpm dalam suhu dari -40 ° C hingga +70 ° C.Dan itu terutama digunakan di tempat yang lembab dan panas, banyak getaran, mudah untuk cetakan roti, uji semprotan garam lingkungan yang keras.
Spesifikasi
| ECN000-02P-05P2-01F |
Spesifikasi |
| Arus & Sirkuit |
2 sirkuit * 30A, 1500 VDC;
5 sirkuit * 10A, 48VDC
|
| Nilai Tegangan |
1500 VDC / 48VDC |
| Kekuatan dielektrik |
2 sirkuit 30A : 3000VDC@50Hz.60s.1mA
5 sirkuit 10A : 500VDC@50Hz.60s.1mA
|
| resistensi isolasi |
500MQ@1000VDC |
| Resistansi kontak mengambang |
10mΩ |
| Ukuran kawat timah: |
2.5 mm²Silica gel kawat tegangan tinggi
Kabel AF-1.0mm²
|
| Panjang kawat timah: |
Ujung rotor: 600 ± 20mm
Ujung stator: 600 ± 20mm
|
| Operasi cepat |
0~300rpm |
| Bahan kontak |
Logam mulia |
| Bahan perumahan |
Besi tahan karat |
| Suhu kerja |
-40 °C~+70 °C |
| Suhu penyimpanan |
-50 °C~+80 °C |
| Kelembaban kerja |
95% (tanpa beku) |
| tingkat perlindungan IP |
IP54 |
| Kehidupan bekerja |
50 ~ 80 Juta rotasi |
| Berat bersih |
1,7 Kg |
| |
|
|
Serat
|
Parameter
|
| Saluran |
1
|
| Panjang gelombang |
1310/1550 nm
|
|
Jenis serat:
|
Modus tunggal
|
|
Sisipkan kerugian
|
<2.0dB (Mode tunggal)
|
|
Masukkan variasi
|
<0.5dB (Mode tunggal)
|
|
Jenis kontak
|
Rotor: FC/PC;Stator : LC/PC
|
|
Mengembalikan kerugian
|
> 40dB (Modus tunggal)
|
|
Daya tarik
|
3N (kulit luar 3m)
|
|
Jenis yang dienkapsulasi
|
3mm
|
|
Kehidupan pelayanan
|
50~80 Juta Rotasi
|
|
Daya optik maksimum
|
23dBm
|
|
Panjang kuncir serat:
|
Rotor: 250 + 50mm kontak serat FC / PC
Stator: satu adaptor logam pasangan serat Duplex LC-LC, kedua ujung stator menghubungi LC/PC, dan panjang jumper dengan 1,5m.
|
Fitur
• Daya terintegrasi & 1 sinyal serat kanal
• Mengirimkan secara stabil dengan suhu rendah -40 °C
• Sebagian besar parameter bersifat opsional
Aplikasi
• Mesin otomatis
• daerah pegunungan
• Alat ukur
• ladang minyak.
Opsional
• Nomor sirkuit & Arus
• Kecepatan kerja
• Tingkat perlindungan
• Suhu Operasional
Gambar garis besar
