Mengintegrasikan FORJs Slip Ring dengan Daya Listrik dan Sinyal Untuk Robotika atau Radar
  • Mengintegrasikan FORJs Slip Ring dengan Daya Listrik dan Sinyal Untuk Robotika atau Radar
  • Mengintegrasikan FORJs Slip Ring dengan Daya Listrik dan Sinyal Untuk Robotika atau Radar
  • Mengintegrasikan FORJs Slip Ring dengan Daya Listrik dan Sinyal Untuk Robotika atau Radar
  • Mengintegrasikan FORJs Slip Ring dengan Daya Listrik dan Sinyal Untuk Robotika atau Radar
  • Mengintegrasikan FORJs Slip Ring dengan Daya Listrik dan Sinyal Untuk Robotika atau Radar
Mengintegrasikan FORJs Slip Ring dengan Daya Listrik dan Sinyal Untuk Robotika atau Radar

Mengintegrasikan FORJs Slip Ring dengan Daya Listrik dan Sinyal Untuk Robotika atau Radar

Tempat asal Cina
Nama merek CENO
Sertifikasi CE,RoHS,ISO9001,UL
Nomor model ECN000-30P-01EG-16F
Rincian produk
Arus & Sirkuit:
12 circuits * 10A; 12 sirkuit * 10A; 18 circuits * 2A; 18 sirkuit * 2A;
Tegangan Peringkat:
0-220VAC/VDC
Kekuatan dielektrik:
≥1000VAC@50Hz (Daya) ≥300VAC@50Hz (Sinyal)
Resistensi isolasi:
≥500MΩ@500VDC (Daya) ≥100MΩ@300VDC (Sinyal)
Resistensi kontak:
≤30mΩ (50rpm)
Bahan kontak:
Logam mulia
Bahan Perumahan:
Aluminium paduan
Suhu Kerja:
-30°C~+40°C
Kelembaban kerja:
60% RH
tingkat perlindungan IP:
IP51
Kecepatan Operasi:
0~100rpm
Diameter luar:
Ø99mm
Ukuran kawat timah:
AWG17# 22# Kawat Teflon® UL; CAT5e
Kawat timah:
Rotor:1000mm; Stator:1150mm
Konektor:
ST/PC
Jenis serat:
9/125 mm
Saluran serat:
16
Panjang gelombang:
1310~1550nm
Perlindungan:
IP50
Menyoroti:

Radar Integrasi FORJs Slip Ring

,

Robot Mengintegrasikan FORJs Slip Ring

,

Listrik Power FORJs Slip Ring

Syarat Pembayaran & Pengiriman
Kuantitas min Order
1 PCS
Harga
Dapat dinegosiasikan
Kemasan rincian
Karton/Sebagai permintaan
Waktu pengiriman
1 Minggu
Syarat-syarat pembayaran
T/T, PayPal, Western Union
Menyediakan kemampuan
1000PCS Per Bulan
Deskripsi Produk

Mengintegrasikan FORJs Slip Ring dengan Daya Listrik dan Sinyal Untuk Robotika atau Radar

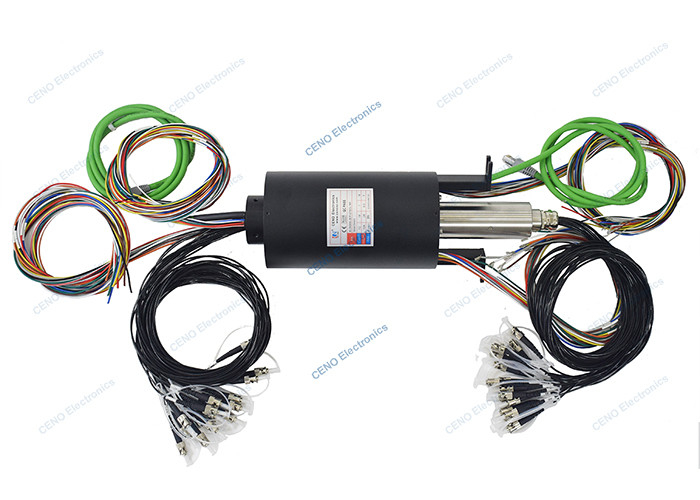

ECN000-30P-01EG-16F adalah CENO baru disesuaikan mengintegrasikan FORJs slip ring yang dikombinasikan 10A listrik, sinyal 2A, 1000M Ethernet dengan 16 saluran FORJs.pilihan yang hemat biayaDirancang untuk memenuhi persyaratan Robotika, sistem Radar, menara berputar pada kendaraan atau sistem remote control dll.IP51 atau tingkat perlindungan penetrasi yang lebih tinggi (tergantung pada koneksi listrik yang digunakan) dan kemampuan untuk beroperasi pada suhu dari -30 °C hingga +40 °CUntuk informasi lebih lanjut silahkan hubungi kami.





Fitur

  • Mengintegrasikan desain dengan listrik, sinyal, Ethernet dan FORJ
  • Kinerja yang stabil, jenis sinyal arus sirkuit atau opsi IP
  • Menginstal mudah & Gratis perawatan



Aplikasi

  • Sistem pengawasan video
  • Sistem operasi bawah laut
  • Sistem radar
  • Robotika
  • Peralatan medis



Opsional

  • Sirkuit, Tegangan, Arus
  • Saluran serat, jenis & panjang
  • Kontak / Bahan Perumahan
  • Tingkat IP & struktur
  • Kecepatan kerja & suhu







Spesifikasi

ECN000-30P-01EG-16F

 Spesifikasi
Arus & Sirkuit 12 sirkuit * 10A; 18 sirkuit * 2A; 1 sirkuit * 1000M Ethernet
Tegangan nominal 0-220VAC/VDC
Kekuatan dielektrik

≥1000VAC@50Hz (Kekuatan)

≥ 300VAC@50Hz (Sinyal)
Resistensi isolasi

≥ 500MΩ@500VDC (Kekuatan)

≥ 100MΩ@300VDC (Sinyal)
Resistensi kontak ≤ 30mΩ (50rpm)
Bahan kontak Logam mulia
Bahan rumah Paduan aluminium
Suhu kerja -30°C~+40°C
Kelembaban kerja 60% RH
Kelas perlindungan IP IP51
Kecepatan operasi 0 ~ 100 rpm
Diameter luar Ø99mm
Ukuran kawat timah AWG17# 22# Kawat Teflon® UL; CAT5e
Kawat timbal Rotor:1000mm; Stator:1150mm
Fiber Optic Rotary Joint
Jenis serat 9/125 um
Saluran serat 16
Panjang gelombang 1310 ~ 1550nm
Kerugian Penempatan < 4dB
Perubahan Pengecualian < 2dB
Kembali Kerugian > 40dB
Swara lintas > 40dB
Kekuatan puncak, maksimal 23 dBm
Panjang kawat timah Rotor: 1000mm; Stator:1000mm
Perlindungan IP50
Konektor ST / PC









Gambar garis besar

Mengintegrasikan FORJs Slip Ring dengan Daya Listrik dan Sinyal Untuk Robotika atau Radar 0









Seri produk gabungan CENO Power/Signal + Fiber Opticrotary

Integrated slip ring adalah seri non-standar CENO. POWER / SIGNAL + FIBER OPTIC ROTARY JOINT desain sesuai dengan aplikasi khusus, untuk mengintegrasikan arus, sirkuit sinyal dan gabungan serat optik.Arusnya bisa mencapai beberapa ratus ampere dan sinyalnya bisa mencakup semua jenis sinyal jenis dasar pada aplikasi yang relevan. Fiber optik gabungan termasuk sigell-mode dan multimode dengan saluran diverius dari saluran sinyal ke lusinan saluran.maka itu banyak digunakan dalam pilihan crane listrik.



Mengintegrasikan FORJs Slip Ring dengan Daya Listrik dan Sinyal Untuk Robotika atau Radar 1
