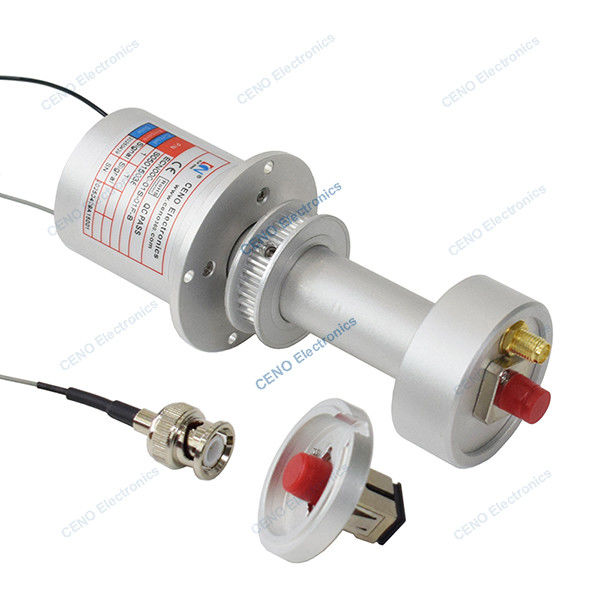

Mengintegrasikan sinyal koaksial dan FORJs slip ring dengan serat optik rotary joint
  • Mengintegrasikan sinyal koaksial dan FORJs slip ring dengan serat optik rotary joint
  • Mengintegrasikan sinyal koaksial dan FORJs slip ring dengan serat optik rotary joint
  • Mengintegrasikan sinyal koaksial dan FORJs slip ring dengan serat optik rotary joint
  • Mengintegrasikan sinyal koaksial dan FORJs slip ring dengan serat optik rotary joint
Mengintegrasikan sinyal koaksial dan FORJs slip ring dengan serat optik rotary joint

Mengintegrasikan sinyal koaksial dan FORJs slip ring dengan serat optik rotary joint

Place of Origin China
Nama merek CENO
Sertifikasi CE,RoHS,ISO9001,UL
Model Number ECN000-01S-01F-B
Rincian produk
Fiber Optic:
1 * fiber optic
Current & Circuits:
1 * Coaxial signal
Fiber type:
Single mode HI1060 fiber optic
Wave length:
1310nm
Rating Voltage:
0-240 VAC/VDC
Dielectric strength:
≥500VAC@50Hz
Isolation resistance:
≥500MΩ@100VDC
Contact resistance:
≤70mΩ (50rpm)
Contact material:
Precious metal
Housing material:
Aluminum Alloy
Working temperature:
-20°C~+60°C
Working humidity:
60 %RH
IP protection grade:
IP51
Operating speed:
0~6000rpm
Outer diameter:
Ø40mm
Lead wire size & length:
As Request
Syarat Pembayaran & Pengiriman
Minimum Order Quantity
1pcs
Harga
Dapat dinegosiasikan
Packaging Details
Cartons/As request
Delivery Time
1 weeks
Payment Terms
T/T,Paypal, Western Union
Supply Ability
1000pcs per month
Deskripsi Produk

Mengintegrasikan sinyal koaksial dan FORJs slip ring dengan serat optik rotary joint

ECN000-01S-01F-B adalah CENO mengintegrasikan sinyal + serat optik rotary joint slip ring dengan kecepatan tinggi 6000rpm.data dengan forjs bersama-sama berdasarkan permintaan khusus pelanggan dan aplikasi. Fiber optic rotary joint termasuk dua jenis mode, tunggal dan multi-mode, saluran dapat disesuaikan dan hingga lusinan saluran.CENO mengintegrasikan forjs slip ring bekerja stabil dan sering dilengkapi pada berbagai sistem kapsul optoelectronic.





Fitur

  • Integrasi sinyal + forjs
  • Suit untuk suhu rendah -40°C~+80°C
  • Dapat mengintegrasikan berbagai data
  • Menginstal mudah & Gratis perawatan



Aplikasi

  • Robotika
  • Kapsul fotoelektrik
  • Sistem perumahan cerdas
  • Sistem radar
  • Sistem remote control



Opsional

  • Sirkuit, Tegangan, Arus
  • Saluran Sinyal dan data
  • Kontak / Bahan Perumahan
  • Tingkat perlindungan
  • Kecepatan kerja & suhu







Spesifikasi

ECN000-01S-01F-B

 Spesifikasi
Arus & Sirkuit 1 * Sinyal koaksial
Tegangan nominal 0 ~ 240 VAC/VDC
Kekuatan dielektrik ≥ 500VAC@50Hz
Resistensi isolasi ≥ 100MΩ@100VDC
Resistensi kontak 70mΩ ((50 rpm)
Suhu kerja -20°C~+60°C
Kelembaban kerja 60 % RH
Kelas perlindungan IP IP51
Diameter luar Ø20mm
Kecepatan operasi 0 ~ 6000 rpm
Bahan kontak Logam mulia
Bahan rumah Paduan aluminium
Panjang kawat timah

Seperti yang disesuaikan
Serat optik
Saluran 1 * serat optik
Jenis serat Serat optik mode tunggal HI1060
Panjang gelombang 1310nm
Pembuatan kerugian ≤ 2,0dB
Masukkan gelombang kerugian ≤ 0,7dB
Kehilangan umpan balik ≤ 23dB
Kecepatan kerja rpm 0 ~ 2000
Panjang ekor babi & pencapsulasi 0.9mm jaket putih; panjang kawat 200mm
Jenis konektor Konektor FC/APC







Gambar garis besar

Mengintegrasikan sinyal koaksial dan FORJs slip ring dengan serat optik rotary joint 0









Seri produk gabungan CENO Power/Signal + Fiber Opticrotary

Integrated slip ring adalah seri non-standar CENO. POWER / SIGNAL + FIBER OPTIC ROTARY JOINT desain sesuai dengan aplikasi khusus, untuk mengintegrasikan arus, sirkuit sinyal dan gabungan serat optik.Arusnya bisa mencapai beberapa ratus ampere dan sinyalnya bisa mencakup semua jenis sinyal jenis dasar pada aplikasi yang relevan. Fiber optik gabungan termasuk sigell-mode dan multimode dengan saluran diverius dari saluran sinyal ke lusinan saluran.maka itu banyak digunakan dalam pilihan crane listrik.



Mengintegrasikan sinyal koaksial dan FORJs slip ring dengan serat optik rotary joint 1
