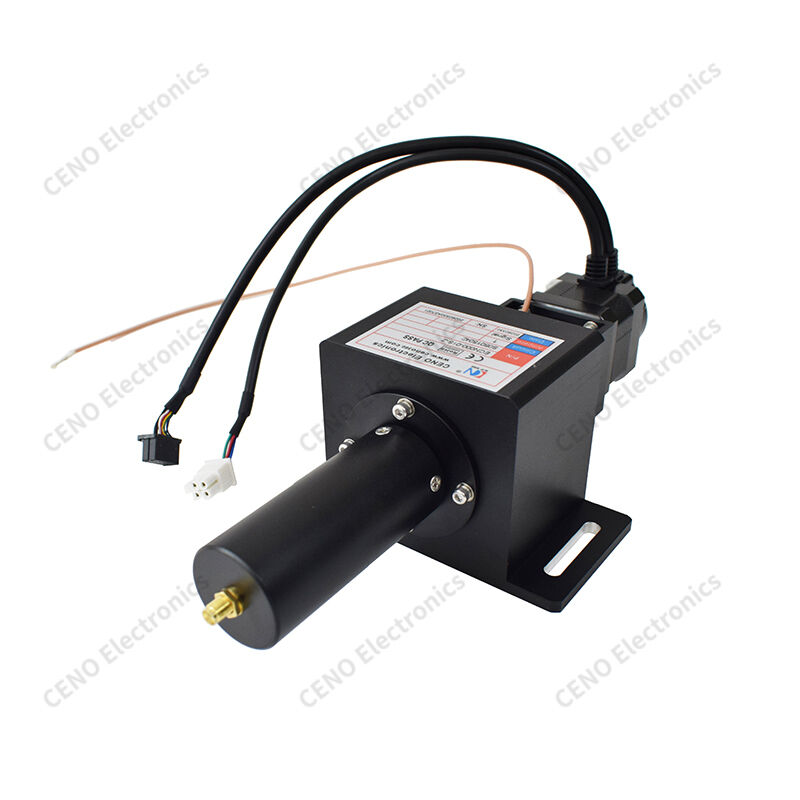

Cincin geser hibrida dengan satu saluran koaksial RF
  • Cincin geser hibrida dengan satu saluran koaksial RF
  • Cincin geser hibrida dengan satu saluran koaksial RF
  • Cincin geser hibrida dengan satu saluran koaksial RF
  • Cincin geser hibrida dengan satu saluran koaksial RF
  • Cincin geser hibrida dengan satu saluran koaksial RF
  • Cincin geser hibrida dengan satu saluran koaksial RF
  • Cincin geser hibrida dengan satu saluran koaksial RF
Cincin geser hibrida dengan satu saluran koaksial RF

Cincin geser hibrida dengan satu saluran koaksial RF

Tempat asal Cina
Nama merek CENO
Sertifikasi CE,RoHS,ISO9001,UL
Nomor model ECN000-01S-Z
Rincian produk
Peringkat Perlindungan:
IP51
Kelembaban Pengoperasian:
Di bawah 60% RH
Suhu Operasional:
-20°C ~ +60°C
Tegangan Operasi:
240 VAC
Jumlah Rangkaian/Arus:
1 saluran × sinyal frekuensi tinggi
Kekuatan dielektrik:
≥500 V @ 50 Hz antar sirkuit
Resistensi Isolasi:
100 MΩ @ 100 VDC
Nilai fluktuasi resistansi kontak:
≤30 mΩ (pada 30 rps / 15 rps)
Kecepatan Operasi:
0～2000 rpm
Panjang Kabel:
Sisi rotor: 300 mm; Sisi stator: 300 mm
Bahan Kontak:
Logam mulia
Bahan perumahan:
Paduan aluminium, sandblasted dan anodisasi hitam
Syarat Pembayaran & Pengiriman
Kuantitas min Order
1 buah
Harga
Dapat dinegosiasikan
Kemasan rincian
Karton/Sebagai permintaan
Waktu pengiriman
1 Minggu
Syarat-syarat pembayaran
T/T, PayPal, Western Union
Menyediakan kemampuan
1000PCS PER Bulan
Deskripsi Produk

Slip ring hibrida dengan satu saluran koaksial RF


ECN000-01S-Z adalah slip ring hybrid terintegrasi CENO yang menggabungkan sirkuit kontrol arus lemah multi-saluran dan satu saluran koaksial RF, memungkinkan rotasi terus menerus 360° tanpa batas untuk mentransfer sinyal kontrol tegangan rendah dan sinyal RF frekuensi tinggi secara bersamaan. Dilengkapi dengan komponen penyangga bergelombang untuk mengimbangi getaran aksial dan menjaga rakitan kontak presisi internal, dipasangkan dengan pelat pemasangan berlubang yang dapat disesuaikan untuk pemasangan yang fleksibel.


Fitur

  • Integrasi sinyal rangkap tiga
  • Penyangga getaran
  • Kabel anti-crosstalk
  • Pemasangan yang dapat disesuaikan
  • Pelindung EMI

Aplikasi

  • Meja putar uji RF
  • Inspeksi optik
  • gimbal opto
  • peralatan NDT
  • Platform putar visi

Opsional

  • Port serat khusus
  • Terminal kabel
  • Kecepatan rotasi
  • perlindungan kekayaan intelektual
  • Saluran sinyal ekstra

Spesifikasi

ECN000-01S-Z

Spesifikasi

Peringkat Perlindungan

 IP51

Kelembaban Pengoperasian

Di bawah 60% RH

Suhu Operasional

-20°C ~ +60°C

Tegangan Operasi

240 VAC

Jumlah Rangkaian/Arus

1 saluran × sinyal frekuensi tinggi

Kekuatan Dielektrik

≥500 V @ 50 Hz antar sirkuit

Resistensi Isolasi

100 MΩ @ 100 VDC

Nilai Fluktuasi Resistensi Kontak

≤30 mΩ (pada 30 rps / 15 rps)

Kecepatan Operasi

0～2000 rpm

Panjang Kabel

Sisi rotor: 300 mm; Sisi stator: 300 mm

Bahan Kontak

Logam mulia

Bahan Perumahan

paduan aluminium,

sandblasted dan anodisasi hitam


Gambar garis besar

Cincin geser hibrida dengan satu saluran koaksial RF 0


Seri produk sambungan CENO Power/Sinyal + Fiber Opticrotary

Slip ring terintegrasi adalah seri non-standar CENO. Desain ROTARY POWER/SIGNAL + FIBER OPTIC sesuai dengan aplikasi khusus, untuk mengintegrasikan arus, sirkuit sinyal, dan sambungan serat optik. Arusnya bisa mencapai beberapa ratus ampere dan sinyalnya dapat mencakup semua jenis sinyal berdasarkan aplikasi yang relevan. Sambungan serat optik mencakup mode sigell dan multimode dengan saluran yang beragam dari saluran sinyal ke puluhan saluran. Slipring terintegrasi semacam ini memiliki kinerja yang baik dan fungsi yang beragam, kemudian banyak digunakan pada pilihan derek listrik.


Cincin geser hibrida dengan satu saluran koaksial RF 1
