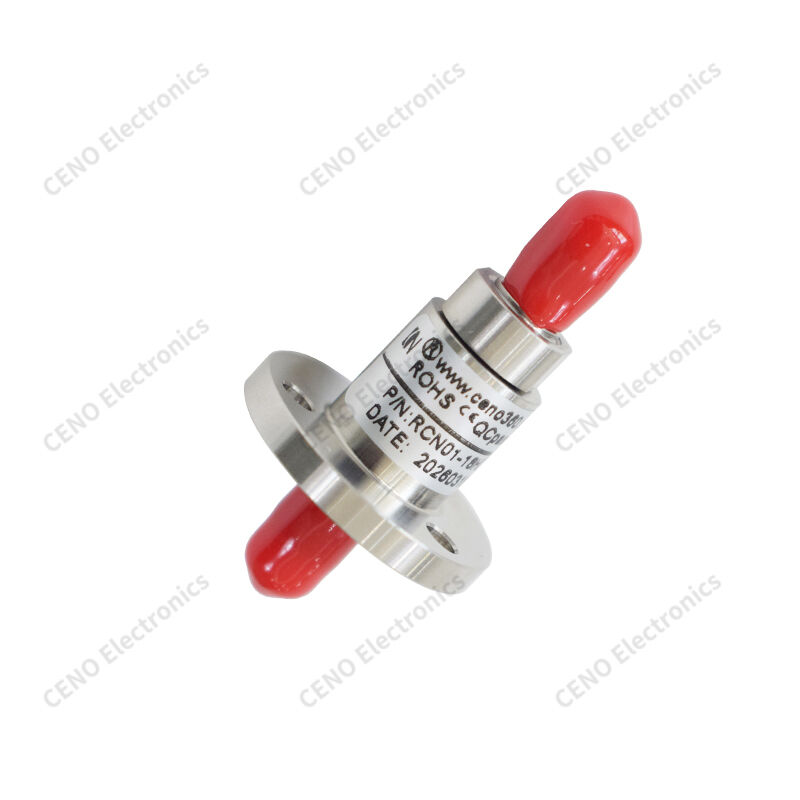

Sambungan Putar RF Saluran Tunggal Dudukan Flensa

Sambungan Putar RF Saluran Tunggal Dudukan Flensa

Tempat asal Cina
Nama merek CENO
Sertifikasi CE,RoHS,ISO9001,UL
Nomor model RCN01-18HZ
Rincian produk
Saluran:
1
Jenis antarmuka:
SMA-K (50Ω)
Rentang Frekuensi:
DC-18GHz
Daya Rata-rata, maks:
100W@DC~2GHz; 50W@2~8GHz; 25W@8~15GHz; 20W@15~18GHz
VSWR, maksimal:
1.25
Variasi VSWR, Maks:
0,05
Insertion Loss, maks:
0.3db
Variasi Kerugian Penyisipan, Maks:
0,05db
Kecepatan Rotasi, maks:
300rpm
Torsi mulai:
≤0.1nm
Suhu Operasional:
-40℃～+70℃
Suhu Penyimpanan:
-55 ℃ ~ + 85 ℃
Kelembaban:
<95%
Bahan perumahan:
Baja Tahan Karat
Peringkat Perlindungan:
IP41
Syarat Pembayaran & Pengiriman
Kuantitas min Order
1 buah
Harga
Dapat dinegosiasikan
Kemasan rincian
Karton/Sebagai permintaan
Waktu pengiriman
1 Minggu
Syarat-syarat pembayaran
T/T, PayPal, Western Union
Menyediakan kemampuan
1000PCS PER Bulan
Deskripsi Produk

Flang-mount Single-Channel RF Rotary Joint


RCN01-18HZ adalah CENO flange-mounted single-channel RF rotary joint yang memberikan transmisi rotasi 360° terus menerus dari sinyal radio frekuensi tinggi antara peralatan stasioner dan berputar.Dibangun dengan rongga internal koaksial yang diolah dengan tepat untuk mempertahankan pencocokan impedansi yang stabil selama rotasiDengan mengadopsi rumah baja tahan karat dan lapisan kontak tahan aus, komponen ini memastikan kinerja listrik jangka panjang yang konsisten.Konektor putar standar ini sesuai dengan persyaratan RoHS, mendukung pasokan grosir massal. kustomisasi pada rentang frekuensi, jenis konektor dan pilihan penandaan tersedia untuk memenuhi beragam uji gelombang mikro dan permintaan peralatan putar nirkabel.


Fitur

  • VSWR rendah
  • Umur panjang
  • Pemasangan flange
  • Kerugian sinyal rendah

Aplikasi

  • Penguji gelombang mikro
  • Radar pan-tilt
  • Unit deteksi RF
  • Perangkat putar nirkabel

Opsional

  • Jenis konektor
  • Pengaturan frekuensi
  • Penutup yang ditingkatkan
  • Dimensi khusus

Spesifikasi

RCN01-18HZ

Spesifikasi

Saluran

1

Jenis antarmuka

SMA-K (50Ω)

Jangkauan Frekuensi

DC-18GHz

Daya rata-rata, Max.

100W@DC~2GHz; 50W@2~8GHz; 25W@8~15GHz; 20W@15~18GHz

VSWR, maksimal.

1.25

Variasi VSWR, Maks

0.05

Kerugian Penempatan, Max.

0.3dB

Variasi Kerugian Masuk, Max

0.05dB

Kecepatan rotasi, Max

300 putaran per menit

Torsi awal

≤ 0,1Nm

Suhu operasi

-40°C+70°C

Suhu penyimpanan

-55°C~+85°C

Kelembaban

< 95%

Bahan perumahan

Baja tahan karat

Peringkat Perlindungan

IP41


Gambar garis besar

Sambungan Putar RF Saluran Tunggal Dudukan Flensa


Seri produk gabungan CENO Power/Signal + Fiber Opticrotary

Integrated slip ring adalah seri non-standar CENO. POWER / SIGNAL + FIBER OPTIC ROTARY JOINT desain sesuai dengan aplikasi khusus, untuk mengintegrasikan arus, sirkuit sinyal dan gabungan serat optik.Arusnya bisa mencapai beberapa ratus ampere dan sinyalnya bisa mencakup semua jenis sinyal jenis dasar pada aplikasi yang relevan. Fiber optik gabungan termasuk sigell-mode dan multimode dengan saluran diverius dari saluran sinyal ke lusinan saluran.maka itu banyak digunakan dalam pilihan crane listrik.


Sambungan Putar RF Saluran Tunggal Dudukan Flensa
